選擇 HSC 編號，如圖 2所示：

3.為計數器命名。

4.選擇高速計數器模式

5. HSC 初始化選項

在上圖中：

1.為初始化子程序命名，或者使用默認名稱。

2.設置計數器預置值：可以為整數、雙字地址或符號名：如 5000、VD100、PV_HC0。用戶可使用全局符號表中雙字整數對應的符號名。如果用戶輸入的符號名尚未定義，點擊‘ Generate （生成）’后會看到：

這個提示框顯示：“這不是定義的全局符號。您希望定義符號嗎”，點擊“是”

填入地址和注釋，注意：地址必須為雙字地址， 注釋可以不填。

3.設置計數器初始值：可以為整數、雙字地址或符號名：5000、VD100、CV_HC0。

4.初始化計數方向：增，減。

5.對于帶外部復位端的高速計數器，可以設定復位信號為高電平有效或者低電平有效。

6.使用A/B相正交計數器時，可以將計數頻率設為1倍速或4倍速。使用非A/B相正交計數器時，此項為虛。

7.S7-200 SMART 均不支持帶外部啟動端的高速計數器，因此此項為虛。

所謂“高/低電平有效”指的是在物理輸入端子上的有效邏輯電平，即可以使 LED 燈點亮的電平。這取決于源型/漏型輸入接法，并非指實際電平的高、低。

配置中斷事件，如圖 6所示。

如圖 6所示，一個高速計數器最多可以有 3 個中斷事件，在白色方框中填寫中斷服務程序名稱或者使用默認名稱：

在這里配置的中斷事件并非必須，系由用戶根據自己的控制工藝要求選用。

1.外部復位輸入有效值時中斷，如果使用的高速計數器模式不具有外部復位端，則此項為虛。

2.方向控制輸入狀態改變時的中斷，有以下 3 種情況會產生該中斷：

單項計數器的內部或外部方向控制位改變瞬間

雙相計數器增、減時鐘交替的瞬間

A/B相脈沖相對相位（超前或滯后）改變時瞬間

3.當前值等于預置值時產生的中斷，通過向?qū)В�可以在該中斷的服�?wù)程序中重新設置高速計數器的參數，如預置值、當前值。一個這樣的過程稱為‘一步‘。

7. 配置 HSC 步數

最多可設置 10 步

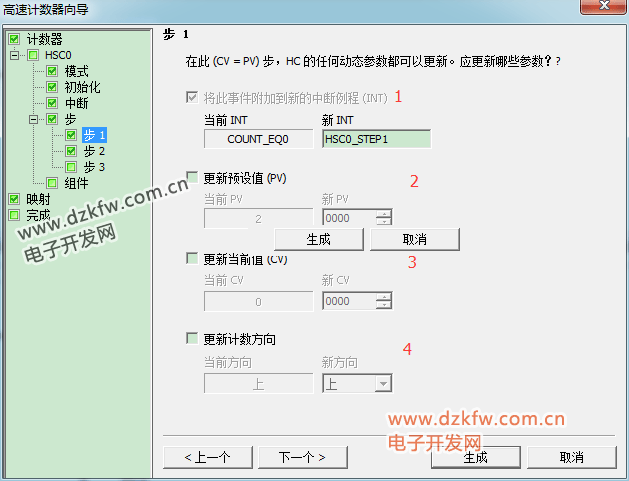

8. HSC 第一步   定義高速計數器每一步的操作

在這里配置的是當前值等于設定值中斷的服務程序中的操作：

1. 向?qū)��?huì)自動為當前值等于預置值匹配一個新的中斷服務程序，用戶可以對其重新命名，或者使用默認的名稱。

2. 勾選后，用戶在右側輸入新的預置值。

3. 勾選后，用戶在右側輸入新的當前值。

4. 如果選用的高速計數器模式有內部方向控制位。

5. 使用相同的方法完成其余兩步的設置

完成向?qū)В?/STRONG>如圖 9所示：
