1：目的及常用工具

目的：規范S7-300PLC程序的上傳下載步驟，避免程序上傳下載過程中誤操作造成的損失。

常用工具：筆記本電腦（安裝西門子STEP7軟件）、一字螺絲刀、PC Adapter USB A2數據線。

2. S7-300 PLC程序的上載步驟

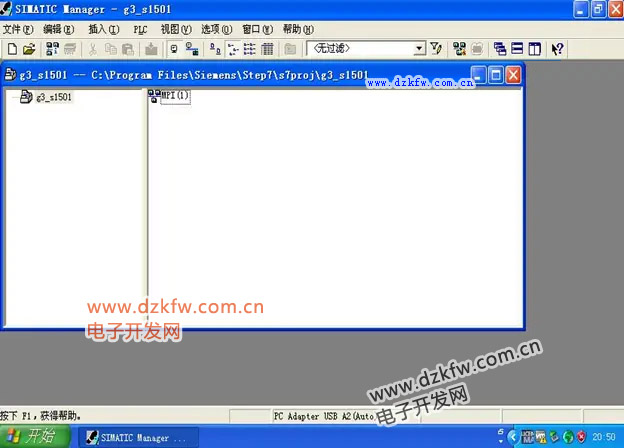

2.1 打開STEP7程序，新建一個空白的項目，并命名。

2. S7-300 PLC程序的上載步驟

2.1 打開STEP7程序，新建一個空白的項目，并命名。

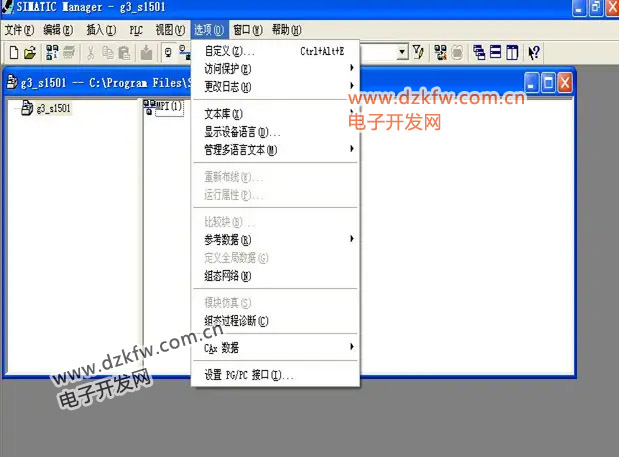

2.2 使用PC Adapter USB A2數據線將筆記本與PLC連接，在STEP7的選項菜單下點擊“設PG/PC接口”，進入PG/PC的接口設置界面。

2.3 選擇PC Adapter USB A2數據線對應的接口，可以選擇“PC Adapter USB A2（AUTO）”或者”PC Adapter USB A2（MPI）”。接口的屬性無需更改。選擇完成以后點擊確認即可。

2.4 點擊Accessible

2.5 通訊成功以后，便可以上傳下載了。選擇“PLC”菜單下的“將站點上傳到PG”，進行PLC程序上載的操作。

2.6 在彈出的“選擇節點地址”對話框中選擇PLC。可以直接輸入機架號和槽號，也可以點擊“顯示”按鍵以顯示可用的PLC節點。

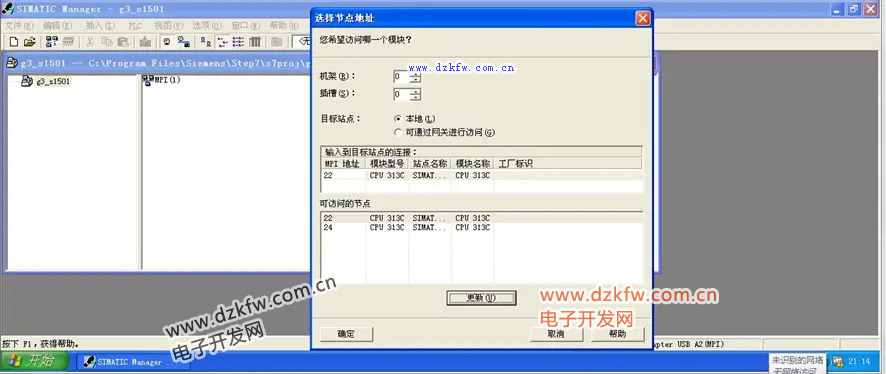

2.7 在“可訪問的節點”顯示框中，選取要上載程序的PLC,然后點擊確定。如果多個節點都需要上載程序，則需要重復操作。下圖選擇的是G3-S1501柜內處于上方的PLC,MPI地址為22。

2.8 程序上載的過程。

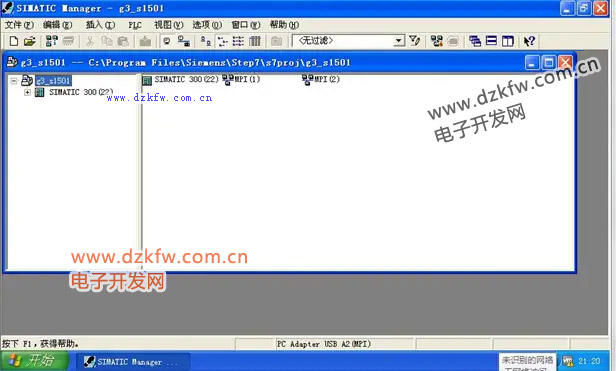

2.9 程序上載完成以后，會在項目名下出現一個PLC名稱，這就是上載好的PLC程序。

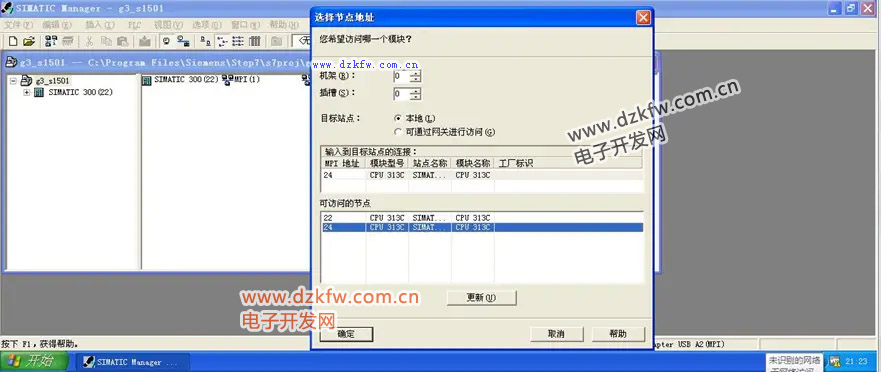

2.10 重復2.5到2.7的過程，將多個PLC的程序上載到項目中。下圖選擇的是G3-S1501柜內處于下方的PLC,MPI地址為24。

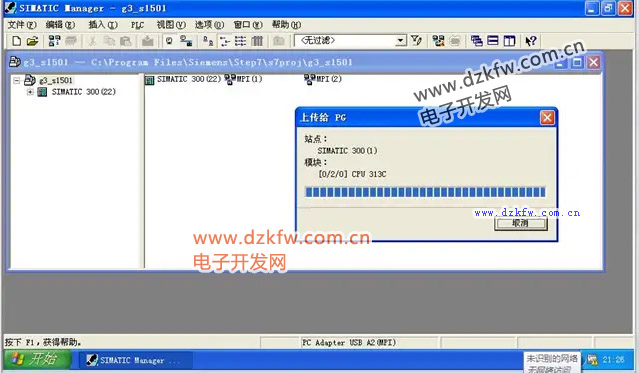

2.11 程序上載的過程。

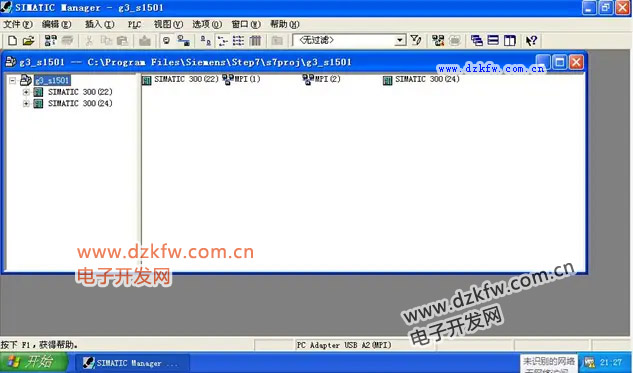

2.12 兩個PLC的程序都上載完成以后，會在項目名下出現兩個個PLC名稱，表示一個項目內有兩個PLC的程序。

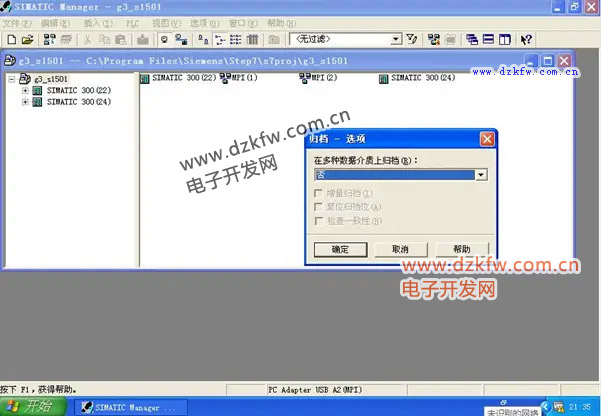

2.13 點擊文件菜單下的歸檔選項，將項目進行歸檔，以便于程序的傳輸和保存。

2.14 選擇歸檔的文件。

2.15 選擇歸檔文件保存的位置。

2.16 歸檔文件是否保存在一個文件下。

2.17 歸檔過程。

2.18 歸檔完成。歸檔完的程序是一個壓縮包，
