PLC是工業控制不可缺少的自動化核心設備，要想學好PLC就必須要先了解數據類型。數據類型是所有自動化軟件的基礎，只有熟練掌握，才能隨心所欲的駕馭。下面我們就以西門子S7-200為例，詳細講述這些數據類型。S7-200SMART和S7-200類似。

西門子編程中基本的數據類型共7種，分別是：

位bit、字節byte、字word、雙字double word、整數型int、雙整數dint、實數real。

關系公式：1雙字=2字=4字節=32位

1.位：BOOL，只有兩個值0和1，如I0.0，Q0.2等

2.字節：一個字節等于8位，范圍是0~7，如IB0包括I0.0-I0.7。

3.字：相鄰的兩字節組成一個字，表示一個無符號數，因此字為16位。如IW0由IB0和IB1組成。

4.雙字：相鄰的兩個字組成一個雙字，來表示一個無符號數。如MD4由MW4和MW6組成。

5.整數：為有符號數，最高位為符號位，1表示正數，0表示負數。

6.浮點數：可以用來表示小數。

VW：V寄存器字。

IW：輸入字。

QW：輸出字。

MW：M寄存器字。

SMW：系統寄存器字。

LW：臨時寄存器字。

AIW：模擬量輸入字 。

MWx表示數據格式為字WORD或整數INT的內部寄存器地址。

MW0表示偏移地址為0的內存字，MW8表示偏移地址為8的內存字。

西門子PLC的QW0用法如下：

西門子PLC系統基本上是以字節為單位的，所以，其數據格式為字WORD或整數INT的”規范“偏移地址是以2為步進量的，例如：MW2、MW4、MW6；(MW1這種地址也是允許的，但必須自行保證程序中所使用的數據地址不復用)。


1、基本數據類型

基本數據類型由以下幾種：

1.1、位

定義為BOOL（布爾型），只有兩個值：0 或 1。如：I0.0，Q0.1，M0.0，V0.1 等。

1.2、字節（Byte）

定義一個字節（Byte）等于8 位（Bit），其中0位為最低位，7 位為最高位。

如：IB0（包括 I0.0～I(xiàn)0.7 位），QB0（包括Q0.0～Q0.7 位），MB0，VB0 等。

用十六進制表示的范圍為：00～FF，用十進制表示的范圍為 0～255。


1.3、字（Word)

定義相鄰的兩字節（Byte）組成一個字（Word），表示一個無符號整數，所以一個字為16位。

如：IW0 由 IB0 和 IB1 組成的，其中I是輸入映象寄存器，W表示字，0是字的起始字節。特別注意的是：起始字節必須是偶數。

字的范圍為十六進制的 0000～FFFF，十進制的 0～65536。

在編程時，如果已經使用 IW0，如果想再用 IB0或 IB1，就要特別慎重，避免重復定義。


1.4、雙字（DoubleWord）

相鄰的兩個字（Word）組成一個雙字，來表示一個無符號數。因此，雙字為 32 位。

如：MD100 是由 MW100 和 MW102 組成的，其中M是位存儲區，D表示雙字，100是雙字的起始字節。特別注意的是：雙字的起始字節也必須是偶數。

雙字的范圍為十六進制的 0000～FFFFFFFF（即十進制的 0～4294967295）。

在編程時如果已經使用了MD100，如果再用 MW100或MW102，就要特別慎重，避免重復定義。


特別注意：以上的字節、字和雙字?jǐn)?shù)據類型均為無符號數，即只有正數，沒有負數。

1.5、16位整數（INT，Integer）

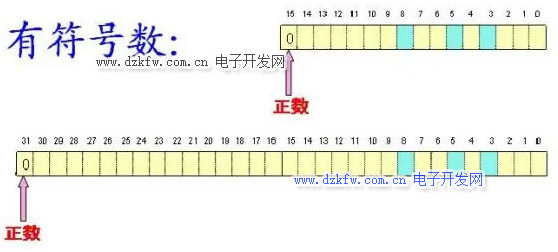

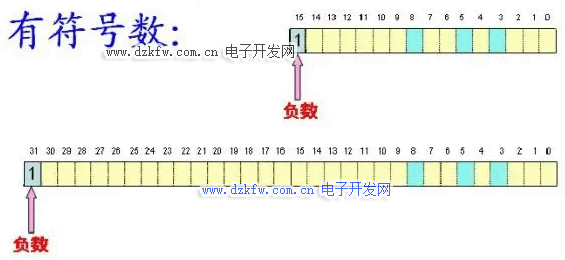

整數為有符號數，最高位為符號位，1表示負數，0表示正數。范圍為－32768～32767。


1.6、32 位整數（DINT，DoubleInteger）

32 位整數和16位整數一樣，為有符號數，最高位為符號位，1表示負數，0表示正數。范圍為－2147483648～2147483647。


1.7、浮點數（R，Real）

浮點數為 32 位，可以用來表示小數。浮點數可以為：1.m×2e。數據類型VB,VW,VD關系


2、復合數據類型

用戶通過復合基本數據類型而生成就是復合數據類型。

復合數據類型包括以下幾種：

2.1、數組（ARRAY）

將一組同一類型的數據組合在一起組成一個單位就是數組。

2.2、結構（STRUCT）

將一組同不同類型的數據組合在一起組成一個單位就是結構。

2.3、字符串（STRING）

字符串是由最多 254 個字符組成的一維數組。

2.4、日期和時間（DATE-AND-TIME）

用于存儲年、月、日、時、分、秒、毫秒和星期的數據。占用 8 個字節，BCD 編碼。

星期天代碼為1，星期一～星期六代碼分別是 2～7。

如：DT＃2004_07_15_12:30:15.200 為 2004 年 7 月 15 日 12 時 30 分 15.2 秒。

2.5、用戶定義的數據類型（UDT，User-DefinedDataType）

由用戶將基本數據類型和復合數據類型組合在一起形成的數據類型。

可以在數據塊DB和變量聲明表中定義復合數據類型。

3、數據類型匯總表格


4、舉例說明

對于有符號的整數來說，最高位用作符號位，余下的位才是數值部分。

下面以有符號整數INT來舉例說明其數值范圍為什么是-32768-32767？

最高位是符號位，0為“+”、1為“-，去掉一個符號位后，余下的數據只有15位。

15位二進制1對應的整數最大正整數為2^15-1=32767，最大值為+32767，對應二進制：0111 1111 1111 1111。即十進制范圍：0~32767；

15位二進制1對應的整數最大負整數為-2^15=-32768，最大值為-32768，對應二進制：1111 1111 1111 1111。即十進制范圍：-32768~-1；


其實，數據類型簡單也復雜，尤其是自定義數據類型。看得懂，并不代表你能在編程過程中能正確使用。只有自己動手編程，對不同的數據類型進行定義和使用，才能有深入地理解和掌握。當你對數據類型充分理解后，就可以學習數據的尋址。堅持不懈的學習和實際編程，才會有可能成為變成專家。
