一、空調器的制冷過程

根據制冷劑的變化情況，將空調器的制冷過程劃分成四個階段。

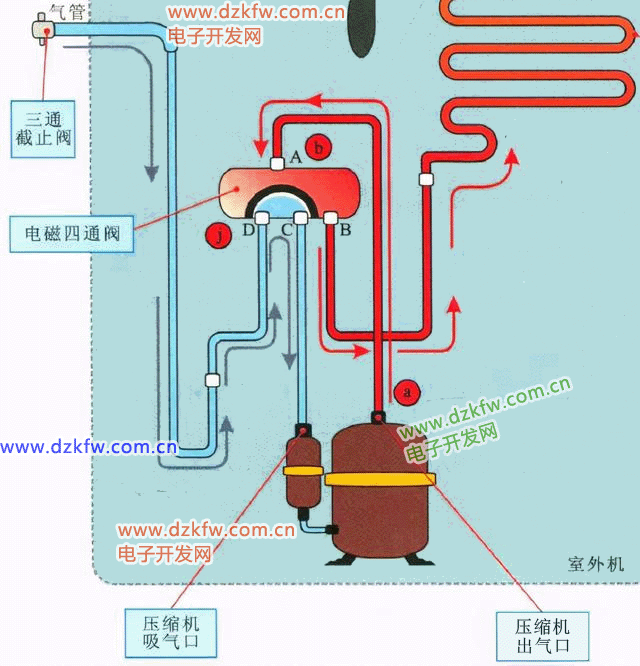

1、第一階段壓縮

制冷劑在壓縮機中被壓縮，將原本低溫低壓的制冷劑氣體壓縮成高溫高壓的過熱蒸氣 , 由壓縮機排氣口排出。高溫高壓的過熱蒸氣從電磁四通閥A口進入，從B口流入到冷凝器中。



2、第二階段冷卻

高溫高壓的過熱蒸氣在冷凝器中進行冷卻，熱交換過程中散發出來的熱量被軸流風扇從室外機出風口吹出機體外。

經冷凝器冷卻后，髙溫高壓的過熱蒸氣變成低溫高壓的制冷劑液體，低溫高壓的制冷劑液體再經干燥過濾器干燥處理后送入毛細管。毛細管又細又長，起節流降壓的作用，低溫高壓的制冷劑液體經毛細管后變為低溫低壓的制冷劑液體， 再經單向閥后由液管送入室內機。



3、第三階段氣化

低溫低壓的制冷劑 液體經液管送入室內機后，進入蒸發器中。

制冷劑液體在蒸發器中要氣化，會吸收周圍的熱量，從而使蒸發器周圍的空氣溫度下降。蒸發器周圍的低溫空氣在貫流風扇的作用下由出風口吹入室內，便是我們感受到的冷氣。



4、第四階段回收

蒸發器中的制冷劑液體吸熱氣化后重新變為低溫低壓的制冷劑氣體，經氣管 重新回到室外機。重回室外機的低溫低壓制冷劑氣體再經電磁四通閥的D口進 入，由C口返回到壓縮機吸氣口，開始下一個制冷循環。



二、空調器的制熱過程

空調器的制熱過程正好與制冷過程相反，通過電磁四通閥改變制冷劑的整體流 向，實現制熱的目的。下面我們來了解一下空調器的制熱過程。到底是如何實現制熱的，制冷劑在管路中的循環方向與制冷時有什么區別。

1、制熱過程第一階段壓縮

冷劑在壓縮機中被壓縮，將原本低溫低壓的制冷劑氣體壓縮成高溫高壓的過熱氣體，由壓縮機排氣口排出。高溫高壓的過熱氣體從電 磁四通閥A口進入，從 D口流入到蒸發器中。



2、制熱循環第二階段液化

高溫高壓的制冷劑氣體經氣管送入室內機后，進入蒸發器中。制冷劑液體在蒸發器中要液化，會向周圍散發熱量，使蒸發器周圍的空氣溫度升高。

3、制熱循環第三階段節流降壓

蒸發器周圍的熱空氣在貫流風扇的作用下由出風口吹入室內，便是我們感受的熱風。蒸發器中的制冷劑液體散熱液化后，經液管重新回到室外機中。

毛細管又細又長，起節流降壓的作用，常溫高壓的制冷劑液體經毛細管后變為低溫低壓的制冷劑液體，再經干燥過濾器送入冷凝器。

4、制熱循環第四階段回收

低溫低壓的制冷劑液體在冷凝器中從外界吸收熱量，使冷凝器周圍的空氣冷卻。熱交換過程中產生的低溫氣體被軸流風扇從室外機岀風口吹出機體外.由冷凝器送岀的制 冷劑重回電磁四通閥中，由B口進入， 再由C口返回到壓縮 機吸氣口，開始下一個制熱循環。

空調上的一粗一細兩根銅管起什么作用？

兩根銅管分別較大小連接管，粗的叫大管，細的叫小管，作用是連接內外機，使內、外機形成封閉系統，冷媒可以在內、外機內循環流動，一般情況下大管走氣態冷媒，小管走液態冷媒，至于那根進、那根出，要根據空調的制冷、制熱模式不同而不同。
雪種經空調銅管出室外經壓縮機壓縮后變高溫高壓雪種進入室外機換熱器內放熱（風扇轉動）。然后雪種變中溫中壓雪種經另一條銅管（較小一條）進入室內，
在進入室內機前經節流閥（有毛細銅管或膨脹閥之類的），作用是節流閥截體積很小，但過了節流閥之后因體積突然變大，于是雪種瞬間會變成低溫低壓雪種，于是就吸熱。這樣就完成了一次制冷循環。如是制熱循環，則相反。
