簡單來說，通過勵磁繞組的交變電流產生的交變磁場與永磁體磁鏈的耦合帶動轉子轉動。

定子永磁同步電機機截面長這樣

由轉子和定子兩部分組成。

1.轉子

轉子鐵芯需要良好的導磁性能，一般由高機械強度和導磁較好的合金鋼鍛成，并且和轉軸做成一個整體。永磁體通常會放置在轉子鐵芯上。

2.定子

定子是由導磁的定子鐵芯和導電的定子繞組以及固定鐵心和繞組用的一些部件組成。這些部件是機座、鐵心壓板、繞組支架等等。

為了減少定子鐵心里的鐵損耗，定子鐵心是由硅鋼片疊裝而成，當定子鐵心外徑較大時，用扇形的硅鋼片來拼成一個整圓。在疊裝時，把每層的接縫錯開，以減少鐵心的渦流損耗。

定子鐵心內圓開有槽，槽內放置定子繞組。定子槽形一般都做成開口槽，便于嵌線。

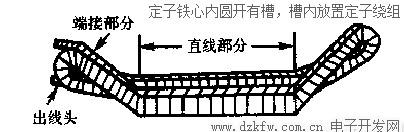

定子繞組是由許多線圈聯接而成，每個線圈又是由多股銅線繞制成的。線圈的形狀大致如圖。

繞制多股線圈時，為了減少集膚效應引起的附加損耗，在這些股線之間需要進行換位。換位一般在線圈的直線部分進行。

放在定子槽里的導體是靠槽楔來壓緊固定，其端部用支架固定。

機座的作用是為了固定定子鐵心，因此，要求它應有足夠的機械強度和剛度，以承受加工、運輸以及運行過程中的各種作用力。

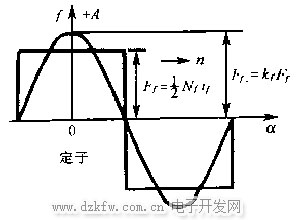

在運行時，勵磁繞組的每條線路產生如下正弦電流


相鄰線路電流存在一定相角，因此，由各部分勵磁繞組疊加產生的總磁場是一個旋轉磁場。帶動轉子永磁體跟隨旋轉磁場同步轉動。
