共發射極放大電路

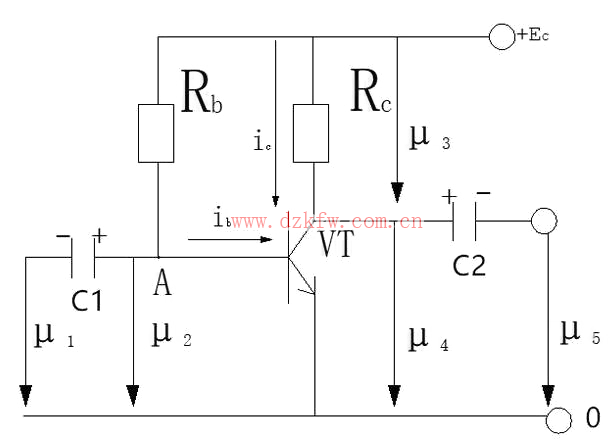

上圖中C1、C2分別是輸入、輸出耦合電容，Rb為基極偏置電阻，Rc為集電極負載電阻，VT為npn三極管，輸入電壓為u1、發射結輸入電壓為u2、集電極負載電阻Rc兩端電壓為u3、集電極發射極之間的電壓為u4、最后的輸出電壓為u5，基極電流為ib，集電極電流為ic，電源為Ec，該電路屬于典型的、基本的共射放大電路，也即輸入和輸出的公共端為發射極。
我們通過選擇合適的電路元件參數，使其發射結正偏、集電結反偏（Uc＞Ub＞0），那么該電路就工作在放大狀態，輸入、輸出電流滿足ic=βib關系，也即集電極電流是基極電流的β倍。
設輸入為一正弦交流小信號u1（注意是小信號，也即在±0.7v內，如果超過了這個范圍會出現飽和失真、截止失真問題），其大小和方向均做周期性變化，平均值為零；經過電容C1的耦合后其與原直流偏置電壓Ube疊加后變成了脈動直流信號u2，也即u2的波形和u1一樣，但u2均為正值即u2＞0，u2的平均電壓不在為零，這樣做的目的是因為發射結導通有一個死區電壓，必須抬升電壓后才能保證完整的信號輸入，否則信號會被削去大部分，造成了嚴重的失真。見下圖輸入電壓u1、u2波形圖。

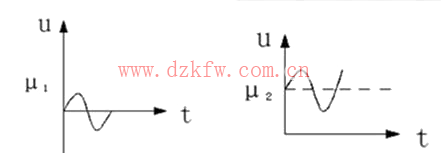

輸入電壓u1、u2波形圖
輸入電壓u1、u2是激勵，基極電流ib是響應，基極電流ib、集電極ic的波形如下，ib與u1波形一致，也為脈動直流，三極管工作在放大區，符合ic=βib的關系，信號電流被放大，集電極電流ic波形與輸入電流ib波形一致；也就是ib和ic是同相關系，要增加都增加，要減小都減小；見下圖輸入電流與輸出電流波形圖。

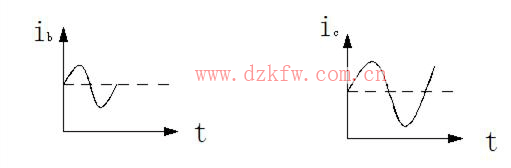

輸入輸出電流波形圖
因為Rc是純電阻，因此集電極負載電阻兩端電壓u3與集電極電流ic是同相關系，它們之間的關系符合歐姆定律，即u3=icRc，因此u3也是脈動直流；而u4=Ec-u3，它們之間符合克希荷夫電壓定律，u3增大那么u4減小，它們的和是定值Ec，也就是它們存在反相關系，那么u4與ic、ib也是反相關系，與u1也是反相關系，這就是共射接法的反相作用，根本原因是Rc的作用，試想如果我們從Rc上獲取電壓那么輸入與輸出就是同相關系了。u3u4的波形圖如下圖所示。它們均比輸入電壓u1幅度增大了許多。


u3u4變化波形
由于u4在隨著u1的變化而變化著，導致電容C4電壓也指跟隨變化，也即進行著充放電，而充放電的時候電流方向是不一樣的，這樣就將脈動直流電變成了交流電，也就輸出電壓u5是一個波形和u4一樣，但有了負值，幅值遠大于輸入電壓u1.且u5和輸入電壓u1是反相關系。

輸出電壓u5
