有關電磁閥圖形符號的含義詳解，電磁閥符號是指對電磁閥功能進行描述的示意圖，各種電磁閥化身為各自相應的氣動符號出現在圖紙上，這種表示方式，就是電磁閥符號。

電磁閥圖形符號的含義

電磁閥符號是指對電磁閥功能進行描述的示意圖，通常應用于氣動系統設計及產品標識上，以供氣動系統設計人員及電磁閥使用者了解產品功能。

在設計過程中，常常需要看氣路圖。各種電磁閥化身為各自相應的氣動符號出現在圖紙上，這種表示方式，就是電磁閥符號。

示例及說明：

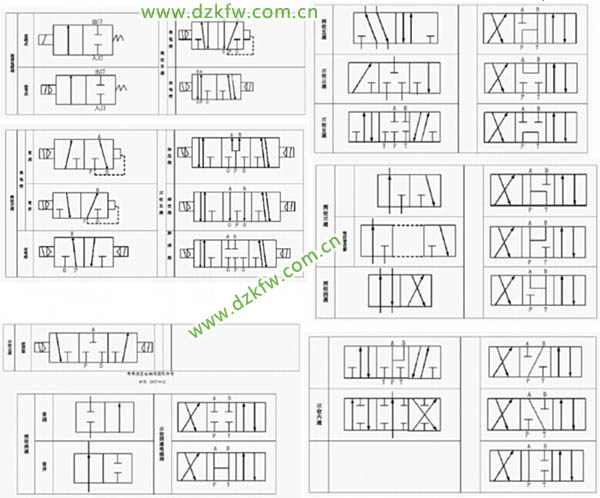

附圖：從上至下從左到右分別是

直動式：兩位兩通，兩位三通常通，兩位三通常斷

先導式：兩位兩通，兩位三通常通，兩位三通常斷

兩位五通單電控，兩位五通雙電控 【電磁閥圖形符號的含義詳解】

三位五通中封，三位五通中泄，三位五通中壓

電磁閥符號解釋

前面的“幾位”，你要看這個閥有幾種工作狀態，就可以說是幾位，如有氣動元件符號，就更好理解了，在圖符上代表閥體的正方形(內有箭頭或T線)有幾個就是幾位。而后面的“幾通”，是代表在其中的一個正方形上有幾個點（和箭頭線還有T線相交的點），就是幾通。

氣動電磁閥圖形符號

電磁閥圖形符號的含義：

1、用方框表示閥的工作位置，有幾個方框就表示有幾“位”;

2、方框內的箭頭表示油路處于接通狀態，但箭頭方向不一定表示液流的實際方向;

3、方框內符號“┻”或“┳”表示該通路不通;

4、方框外部連接的接口數有幾個，就表示幾“通”;

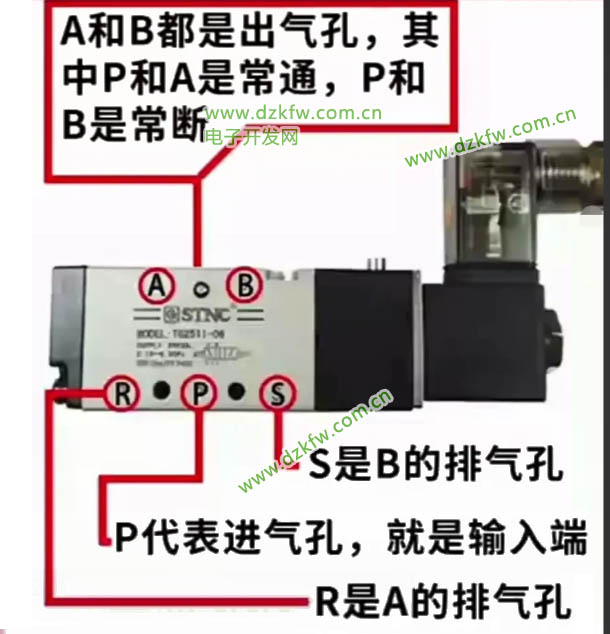

5、一般，閥與系統供油路或氣路連接的進油口/進氣口用字母p表示;閥與系統回油路/氣路連通的回油/回氣口用t（有時用o）表示;而閥與執行元件連接的油口/氣口用a、b等表示。有時在圖形符號上用l表示泄漏油口;

6、換向閥都有兩個或兩個以上的工作位置，其中一個為常態位，即閥芯未受到操縱力時所處的位置。圖形符號中的中位是三位閥的常態位。利用彈簧復位的二位閥則以靠近彈簧的方框內的通路狀態為其常態位。繪制系統圖時，油路/氣路一般應連接在換向閥的常態位上。
