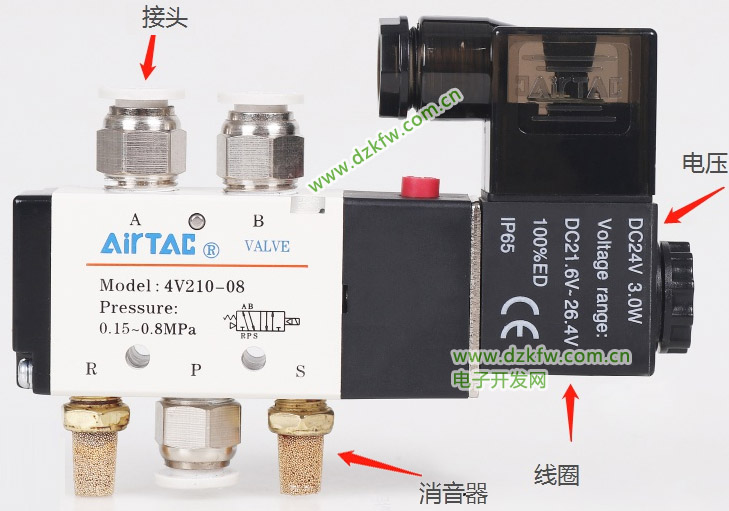

上圖1為亞德客二位五通電磁閥，電磁閥上的P點為總進氣孔。R和S為排氣孔，這兩個孔一般會安裝消聲器來減小聲音。A和B是出氣口，A和B有個不同點就是：電磁閥未通電前A孔是一直處于通路狀態的，氣一直接通的，而B孔沒通氣，電磁閥通電之后，B孔就通氣，而A孔就關氣了，大家一定要注意，不過這個也很容易區分，在實際運用中就明白了。

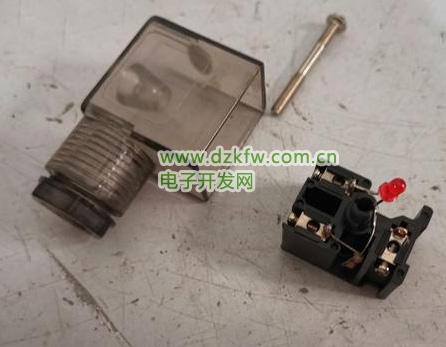

圖2為電磁閥線圈部位，電磁閥線圈得電之后電磁閥就開始工作。線圈有直流電，也有交流電的，直流一般是12v和24v用的比較多，交流電就是220電壓比較常用，接直流電有正反之分，一般接線柱都有標明正和負，中間為地線，地線一般情況不接，交流電就沒有正反之分了。大家可以了解一下


上圖為電磁閥內部結構圖，大家可以看看

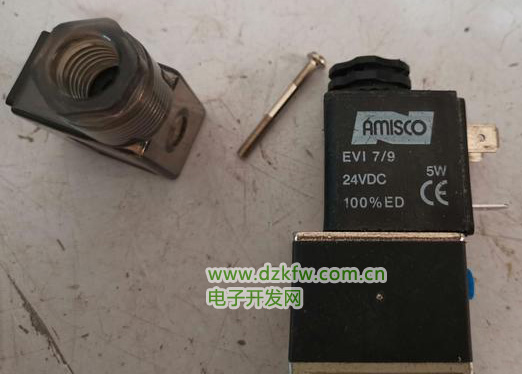

電磁閥線圈上標明24VDC，5W，意思就是這個電磁閥工作電壓是直流電24伏電壓，額定功率是5瓦（線圈通過的電流為5/24=0.208A），大家可以看看了解一下，感謝大家的收看
