1.工作原理
本電路為四臺電動機順序起�？刂齐娐贰４穗娐酚袃煞N控制方式:當起動時先按下第一臺電動機M的起動按鈕SB2，則起動操作順序必須是從前向后順序起動，而在起動完畢后若需停止操作時，仍需要從前向后順序完成停止;當起動時先按下第四臺電動機M的起動按鈕SB時，則起動操作順序必須是從后向前順序起動，而在起動完畢后若停止操作時仍需要從后向前順序完成停止。實際上，本電路就是利用中間繼電器KA來完成順序轉換的。
合上主回路斷路器QF1、QF2、QF3、QF4，控制回路斷路器 QFs，為電動機 M、M2 M M起動運轉做準備工作。
(1)從前向后順序起動控制
當需從前向后順序起動控制時，則先按下第一臺電動機M，起動按鈕SB(3-5)，交流接觸器KM線圈得電吸合且KM輔助常開觸點(3-7)閉合自鎖， KM三相主觸點閉合，電動機M，先起動運轉了;與此同時，KM串聯在KM線圈回路中的輔助常開觸點(13-15)閉合，為允許第二臺電動機運轉操作做準備; KM加在第二臺電動機停止按鈕SB(1-11)上的輔助常開觸點(1-21)閉合，為限制第二臺電動機停止操作做準備。再按下第二臺電動機起動按鈕SB(11-13)，交流接觸器KM線圈得電吸合且KM輔助常開觸點(11-17)閉合自鎖， KM三相主觸點閉合，電動機M，也起動運轉了;與此同時，KM串聯在KM線圈回路中的輔助常開觸點(25-27)閉合，為允許第三臺電動機起動操作做準備; KM加在第三臺電動機停止按鈕SB(1-23)上的輔助常開觸點(1-33)閉合，為限制第三臺電動機停止操作做準備。再按下第三臺電動機起動按鈕SB (23-25)，交流接觸器KM線圈得電吸合且KM輔助常開觸點(23-29)閉合自鎖， KM三相主觸點閉合，電動機M也起動運轉了;與此同時，KM，串聯在KM 線圈回路中的輔助常開觸點(37-39)閉合，為允許第四臺電動機起動運轉操作做準備;KM加在第四臺電動機停止按鈕SB(1-35)上的輔助常開觸點(1-41)閉合，為限制第四臺電動機做準備;KM，加在第四臺電動機停止按鈕SB，(1-35)上的輔助常開觸點(1-41)閉合，為限制第四臺電動機停止操作做準備。最后按下第四臺電動機起動按鈕SBSB的一只常開觸點(35-37)閉合，交流接觸器KM線圈得電吸合且KM輔助常開觸點(35-39)閉合自鎖，KM 三相主觸點閉合，電動機M也得電起動運轉了。至此，四臺電動機完成從前向后手動逐臺順序起動控制。值得注意的是，在交流接觸器KMKM2KM線圈得電吸合的同時，其各自的輔助常閉觸點斷開，將限制中間繼電器KA線圈的操作。

(2)從前向后順序停止控制
當四臺電動機完成從前向后順序起動后，若需停止，則必須按從前向后順序進行停止操作，否則無法進行停止操作。首先按下第一臺電動機停止按鈕 SB(1-3)，交流接觸器KM 線圈斷電釋放，KM三相主觸點斷開，電動機M失電而停止運轉了;在KM，線圈斷電釋放后，KM，加在第二臺電動機停止按鈕SB(1-11)上的輔助常開觸點(1-21)斷開，允許對第二臺電動機進行停止操作。再按下第二臺電動機停止按鈕SB(1-11)，交流接觸器KM，線圈斷電釋放， KM，三相主觸點斷開，電動機M失電也停止運轉了;在KM，線圈斷電釋放后， KM加在第三臺電動機停止按鈕SB(1-23)上的輔助常開觸點(1-33)斷開，允許對第三臺電動機進行停止操作。再按下第三臺電動機停止按鈕SB;(1-23)，交流接觸器KM，線圈斷電釋放，KM，三相主觸點斷開，電動機M;失電而停止運轉。KM，線圈斷電釋放后，加在第四臺電動機停止按鈕SB，(1-35)上的KM輔助常開觸點(1-41)斷開，允許對第四臺電動機進行停止操作。最后按下第四臺電動機停止按鈕SB，(1-35)，交流接觸器KM。線圈斷電釋放，KM。三相主觸點斷開，電動機M失電最后一個停止運轉了。至此，四臺電動機完成從前向后手動逐臺順序停止控制。

(3)從后向前順動控制
當需要從后向前順序起動控制時，則先按下第四臺電動機M。的起動按鈕 SB，SB;的一組常開觸點(49-51)閉合，中間繼電器KA線圈得電吸合且KA常開觸點(43-51)閉合自鎖，KA所有常閉觸點(5-7、15-17 11-21、23-33、27-29、35-41)閉合，所有常開觸點(3-9、11-19、13-15、23-31、25-27、37-39、43-51)閉合，為從后向前順序起動，從后向前順序停止做準備。在按下 SB;的同時，SB;的另一組常開觸點(35-37)閉合，交流接觸器KM 線圈得電吸合且KM，輔助常開觸點(35-39)閉合自鎖，KM，三相主觸點閉合，電動機 M,得電先起動運轉了;同時KM。輔助常開觸點(1-43)閉合，防止誤按動 SB時的順序轉換;與此同時，KM。輔助常開觸點(1-31)閉合，將鎖住 SB;(1-23)使其失去作用;KM。輔助常開觸點(27-29)閉合，為允許KM;線圈得電吸合做準備。再按下第三臺電動機M的起動按鈕SB。(23-25)，交流接觸器KM線圈得電吸合且KM，輔助常開觸點(23-29)閉合自鎖，KM，三相主觸點閉合，電動機M得電起動運轉了;同時KM，輔助常開觸點(1-19)閉合，將鎖住 SB;(1-11)使其失去作用;KM，輔助常開觸點(15-17)閉合，為允許KM線圈得電吸合做準備。再按下第二臺電動機M的起動按鈕SB。(11-13)，交流接觸器 KM線圈得電吸合且KM輔助常開觸點(11-17)閉合自鎖，KM三相主觸點閉合，電動機M得電起動運轉了;同時KM輔助常開觸點(1-9)閉合，將鎖住 SB;(1-3)使其失去作用;KM輔助常開觸點(5-7)閉合，為允許KM，線圈得電吸合做準備。最后按下第一臺電動機的起動按鈕SB，(3-5)，交流接觸器KM線圈得電吸合且KM輔助常開觸點(3-7)閉合自鎖，KM，三相主觸點閉合，電動機M得電最后一個起動運轉了;同時KM，輔助常開觸點(1-43)閉合，短接 SB(1-43)，防止誤按停止按鈕 SB，時出現轉換。至此，四臺電動機完成從后向前手動逐臺順序起動控制。

(4)從后向前順序停止控制
當四臺電動機完成從后向前順序起動后，若需停止，則必須按從后向前順序進行停止操作，否則無法進行停止操作。首先按下第四臺電動機停止按鈕 SB，(1-35)，交流接觸器KM線圈斷電釋放，KM三相主觸點斷開，電動機 M先失電停止運轉;KM所有觸點恢復原始狀態，其中KM輔助常開觸點(1-31)斷開，解除對按鈕SB(1-23)的限制，允許對第三臺電動機進行停止操作。其次，按下第三臺電動機停止按鈕(1-23)，交流接觸器KM線圈斷電釋放，KM;三相主觸點斷開，電動機M;失電停止運轉了;KM，所有觸點恢復原始狀態，其中KM輔助常開觸點(1-19)斷開，解除對按鈕SB的限制，允許對第二臺電動機進行停止操作。再按下第二臺電動機停止按鈕SB(1-11)，交流接觸器KM線圈斷電釋放，KM三相主觸點斷開，電動機M失電停止運轉了;KM所有觸點恢復原始狀態，其中KM輔助常開觸點(1-9)斷開，解除對按鈕SB的限制，允許對第一臺電動機進行停止操作。最后按下第一臺電動機停止按鈕SB(1-3)，交流接觸器KM，線圈斷電釋放，KM，三相主觸點斷開，電動機M，最后一個失電停止運轉了;KM，所有觸點轉態，為再重新起動做準備;在按下停止按鈕SB的同時，SB的另外一組常閉觸點(1-43)斷開，切斷中間繼電器KA線圈電源，KA線圈斷電釋放，KA所有觸點恢復原始狀態，為重新順序起動選擇提供條件。至此，四臺電動機完成從后向前手動逐臺順序停止控制。

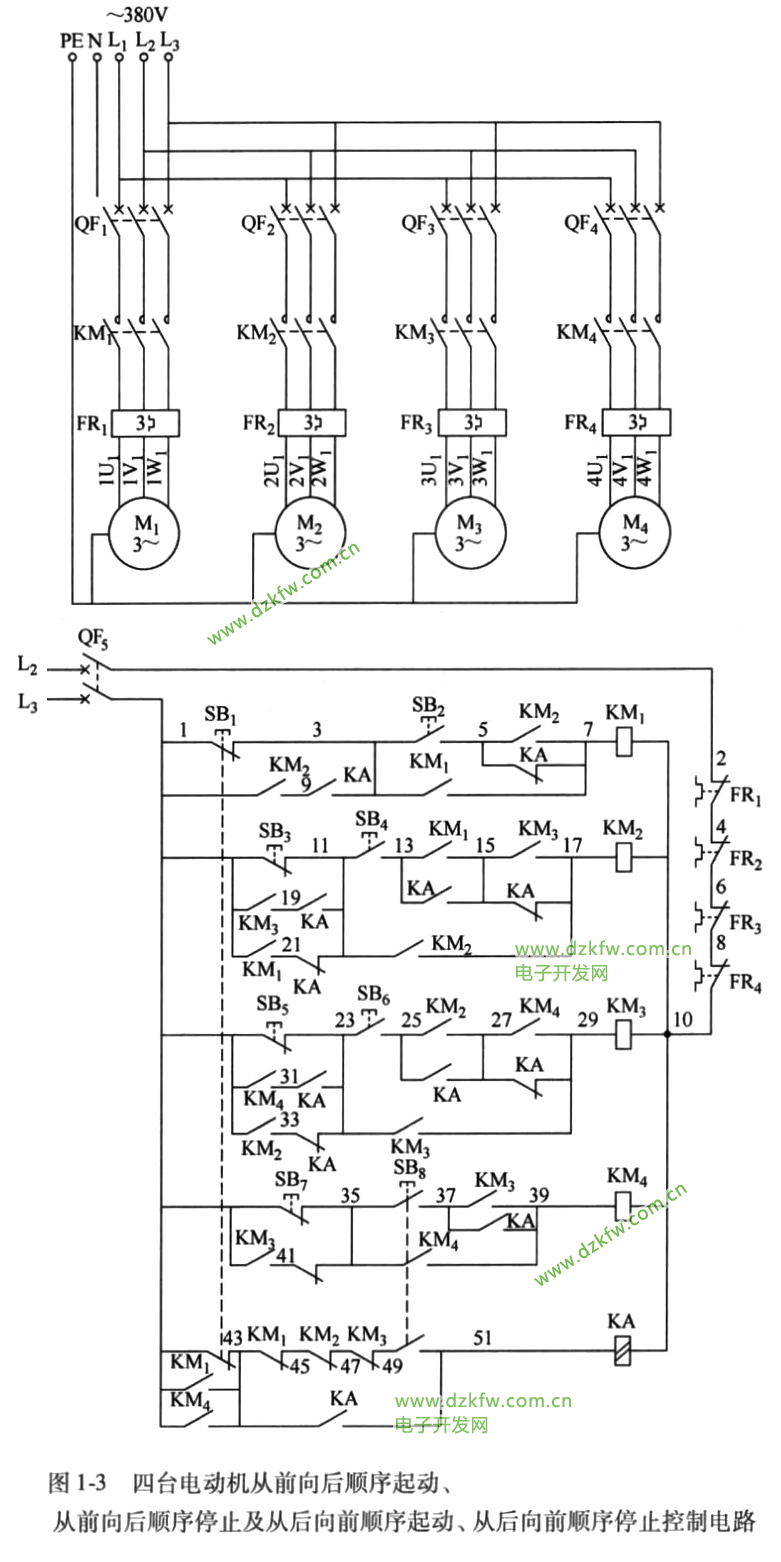

2.電氣原理圖
