電氣電路控制和PLC控制之間的原理是相通的，自然的電氣控制都可以通過PLC更加方便，高效的演繹，那么電氣控制電路具體是怎么產生的？又是怎么樣轉換為梯形圖，進而轉化為PLC受控的邏輯指令的，為了更加清晰直觀的說明這一路的變化，我們以最簡單的：按鈕互鎖正反轉控制電路為例。

一、電氣控制部分

1、按鈕互鎖正反轉控制電路的引入原因

2、按鈕互鎖正反轉控制的主電路

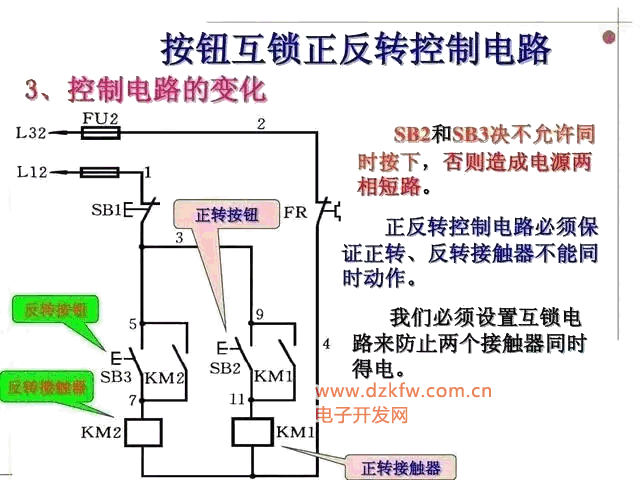

3、按鈕互鎖正反轉控制的控制電路

4、按鈕互鎖正反轉控制電路各元器件的作用

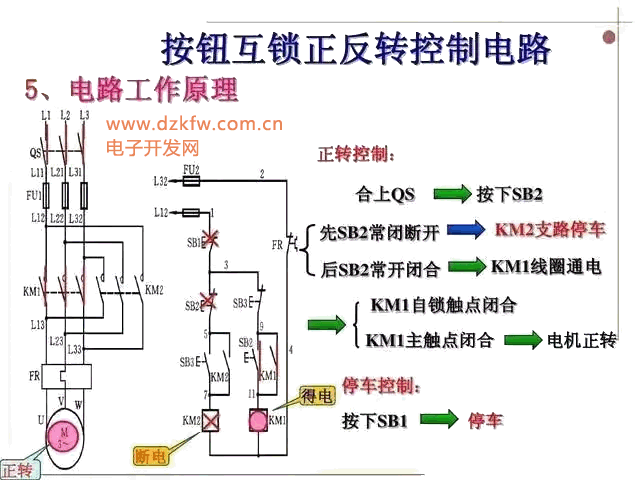

5、按鈕互鎖正反轉控制電路工作原理

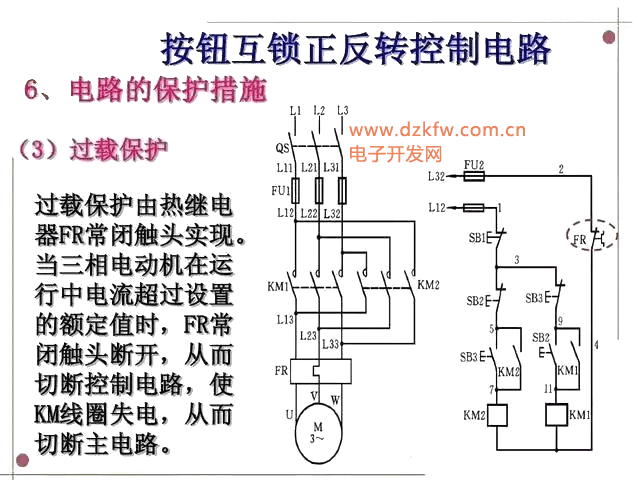

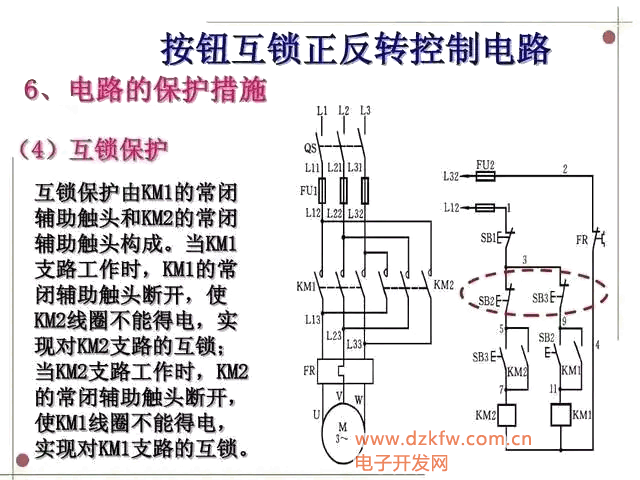

6、按鈕互鎖正反轉控制電路的各種保護措施

7、按鈕互鎖正反轉控制電路的優缺點

8、按鈕互鎖正反轉控制電路實物接線圖

二，PLC轉化部分

1、I/O分配設計

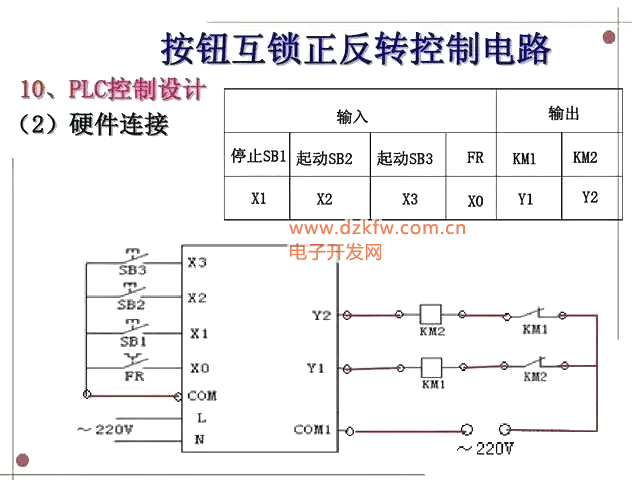

2、PLC硬件連接，外部接線

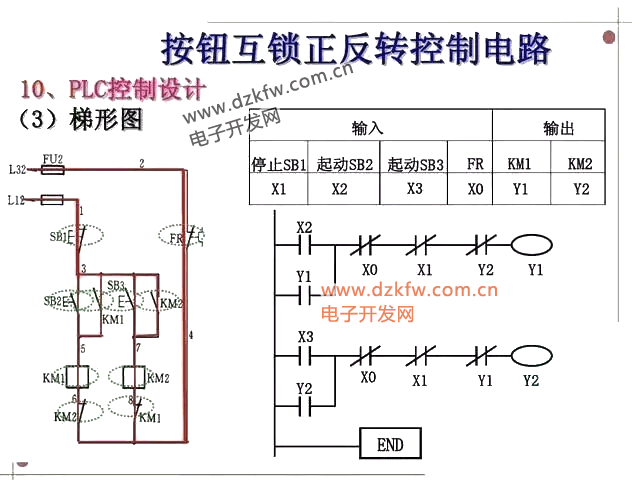

3、PLC梯形圖

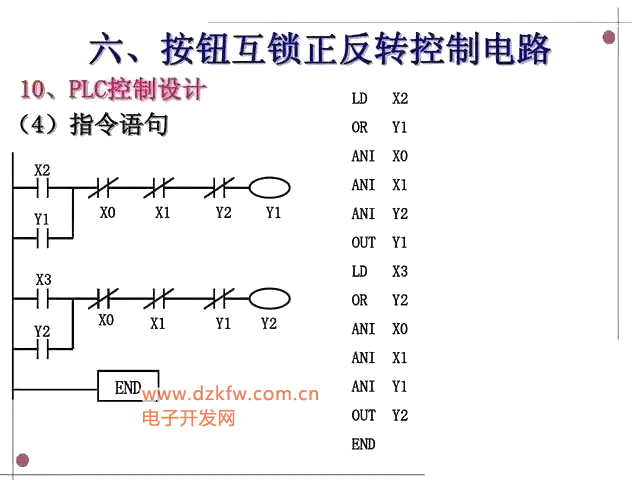

4、由梯形圖轉化的邏輯指令

電氣控制電路是PLC實現功能的基礎，熟悉電路圖是PLC入門的基礎！電路圖對應邏輯指令的轉化在學習的時候可以一步步分析，由淺入深，先易后難，分析方法類似。
