圖1 梯形圖語言
上圖中，“常開點”I0.3、I1.2、I1.1及“常閉點”I0.2串聯后，與“常開點”M0.0并聯，然后為“線圈”Q4.2供電。在“繼電器與接觸器“型電路中，用梯形圖編程會顯得一目了然，猶如看電氣連接圖一般。
二、功能塊圖FBD
FBD用方框圖的形式來表示控制邏輯，類似于數字邏輯門電路的編程語言。駝子在大學時，對數字電路情有獨鐘，因而后來對FBD語言有了天然的好感，工作中傾向于用FBD進行編程。FBD語言對于有數字電路基礎的人來說很容易掌握，該編程語言用類似與門、或門的方框來表示邏輯運算關系，方框的左側為邏輯運算的輸入變量，右側為輸出變量；信號也是由左向右流向的，各個功能方框之間可以串聯，也可以插入中間信號。在每個最后輸出的前面組合邏輯操作方框數是有限的，同一組邏輯運算的輸出結果的數目也要根據操作系統的不同而不同；經過擴展，不但可以表示各種簡單的邏輯操作，并且也可以表示復雜的運算、操作功能。圖1的梯形圖控制邏輯用FBD編程的話，如圖2所示。

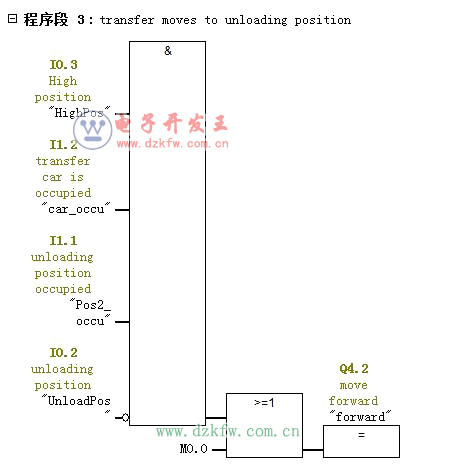

圖2 FBD語言
圖2中，方框”&“為“與”運算，“>="為或運算，其真值表如下：

圖3 真值表
FBD語言的編程過程類似于數字電路中用集成模塊搭建電路，每個模塊都有其自己的功能，根據控制需要，選用合適的模塊，用“線”連起來即可。
三、語句表STL
STL是一種與匯編語言類似的助記符編程語言，用一個或幾個容易記憶的字符來代表PLC的某種操作功能，每個語句由地址（步序號）、操作碼（指令）和操作數（數據）三部分組成。語句表可以實現某些不易用梯形圖或功能塊圖來實現的功能。玩過單片機的小伙伴再學習STL，可能會有些優(yōu)勢。圖4為用STL編寫的同一控制邏輯的程序。wWw.diangon.com

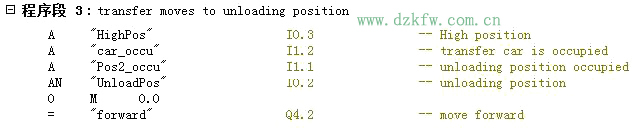

圖4 STL語言
其中，“A”為與運算，“AN”為與非運算，“O”為或運算，“=”為賦值運算。
用STL編程，需要對PLC的微觀邏輯結構有相當的了解，比如：需要了解各種存儲模式，熟悉各種尋址方式，同時還要能熟練使用各種編程助記符�？梢哉f，能夠熟練運用STL編程的小伙伴，siemens的PLC一定玩的相當的溜。駝子我的STL編程仍處在初學者階段，猶記得去年用STL編寫過一段光電測距儀的接口程序，不知死了多少腦細胞，實在是不堪回首。
四、三種語言，該如何抉擇？
1、三種語言互相轉換
在STEP7中，可以通過菜單選擇，在三種語言中相互切換顯示。如圖5所示。

圖5 LAD、FBD、STL切換顯示
當然，通常LAD和FBD直接可以互相切換，LAD、FBD也可以轉換為STL語言，但STL卻不一定可以轉換為LAD或FBD語言。
2、三種語言的優(yōu)劣比較
LAD是最常用的plc編程語言，其形象、直觀，稍懂電氣的人就能很快上手，而且目前市面上幾乎所有的PLC都支持LAD編程，一通百通。其在“繼電器或接觸器型”邏輯功能中應用比較好，但隨著STEP7中集成的程序功能單元越來越多，LAD語言寫出的程序多少有點“不倫不類”。如圖6所示，程序單元“CMP>=D”在FBD程序中，以“塊”的形式顯示，與其他單元一樣；但在LAD語言中，仍以“塊”的形式顯示，與其它“觸點單元”放在一起顯得有點格格不入，雖然不影響邏輯，但看起來不工整。

圖6 FBD、LAD程序對比
FBD語言寫出的程序，個人認為邏輯性較強，在編程過程中，可以根據被控對象的控制邏輯，“輕易”的捋清程序邏輯，編程就會輕松許多。同時，STEP7提供了大量的、功能各異的“程序邏輯單元”，僅需要簡單的拖動，就能實現編程。
STL接近于匯編語言，起點較高，不容易掌握。但在一些需要對硬件操作的時候，比如：駝子曾經編寫過的激光測距儀的接口程序，就不得不用到STL語言了。
