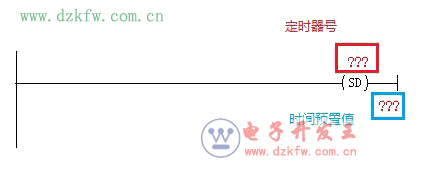

圖1 定時器的"線圈"
定時器的線圈帶有兩個標識，分別為"定時器號"和"時間預置值"，在編程中，要為其分配有效的值。
利用定時器的線圈和觸點，再結合邏輯運算，也可以實現多樣的控制功能。如圖2所示，利用定時器的觸點和線圈，實現與圖1.2相同的功能。

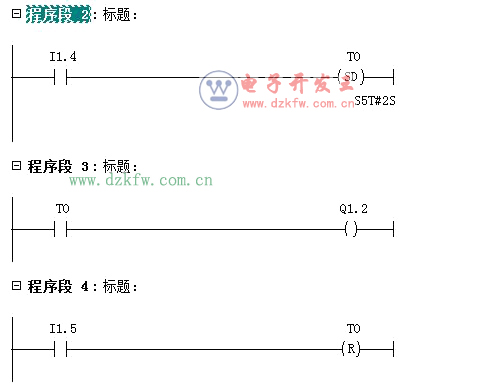

圖2 用定時器的"線圈"和"觸點"編程
當定時器的"啟動邏輯"、"復位邏輯"或定時器僅是一個復雜邏輯控制的一個環節時，采用"定時器線圈"進行LAD編程會相對簡單一些，而且通過合理的分配程序段，使得程序會更加易讀，也易于維護。
STEP7在LAD中使用定時器觸點和線圈編程方法
作者：佚名 文章來源：本站原創 點擊數： 更新時間：2018-10-28
STEP7中，將定時器抽象成一個特殊的"元件"，它也有自己的"線圈"和"觸點"。觸點在表示上與其他觸點并無二致，也分為常開觸點和常閉觸點。而定時器的線圈，在梯形圖LAD中，顯示如圖1所示。
Tags：STEP7,LAD,定時器觸點
