會員注冊(1)格式：整數乘法指令(MUL_I)和整數除法指令(DIV_I)的梯形圖如圖6-10所示。

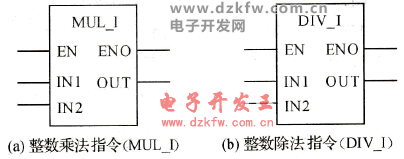

圖6-10 整數乘法指令(MUL_I)和除法指令(DIV_I)的梯形圖
(2)功能：當使能輸入(EN)有效時，整數乘法指令MUL_I將兩個16位整數IN1和IN2相乘，產生一個16位的結果存放在OUT中，如果運算結果超出16位，則溢出標志SM1.1被置位。整數除法指令DIV_I將兩個1 6位整數IN1和IN2相除(IN1/IN2)，產生一個16位的商存放在OUT中，不保存余數。當乘法運算發生溢出時，運算結果不輸出，同時將SM1.0和SM1.2置0。除數為0時，源操作數不變。

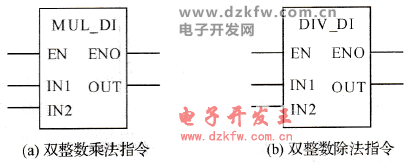

圖6-11 雙整數乘法和雙整數除法指令的梯形圖
