一、plc輸入的內部線路

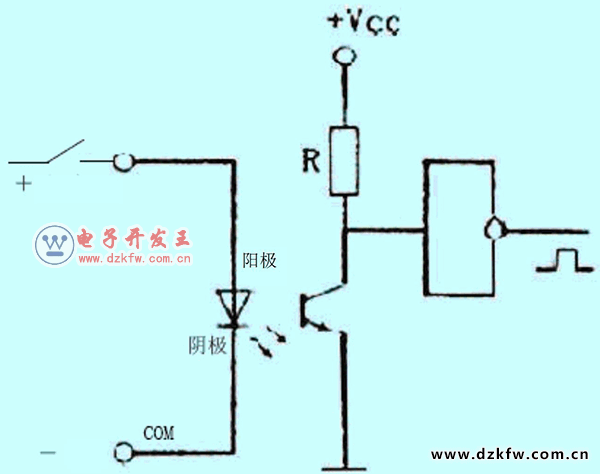

PLC輸入的內部電路一般采用光電耦合電路，如下圖所示（共陰極）。這樣做，是為了把外部電路和PLC內部電路隔離開來，從而避免PLC內部電路受到來自于外部電路的干擾。此圖只示出了PLC的一個輸入，其它輸入一樣，并且所有輸入的公共端（COM）可以連接在一起，也可以分為幾組連接在一起共用。
值得說明的是，公共端可以是發光二極管的陽極連接一起，也可以是陰極連接一起，根據發光二極管COM端連接的不同，可以分為“共陽極”和“共陰極”。例如：三菱FX系列PLC輸入電路就采用的是“共陽極”接法，而西門子或臺達PLC的COM端是懸空的，可以由用戶來根據實際需要或習慣來采用是“共陽極”還是“共陰極”。




從圖中可以看出，要想讓PLC的某個輸入端有輸入，光電耦合的發光二極管兩端必須形成回路，即：COM端接“＋”時，輸入必須引入“－”電平（共陽極）；COM端接“－”時，輸入端必須引入“＋”電平（共陰極）。

二、PLC輸入外部電路的形式
PLC輸入外部電路的外部節點形式共分為以下三種：
1、無源節點輸入，即：開關節點輸入。
2、NPN和PNP節點輸入
3、二極管輸入
下面，就這三種節點輸入的形式及接線方式簡單說明一下。
1、無源節點輸入（開關量輸入）

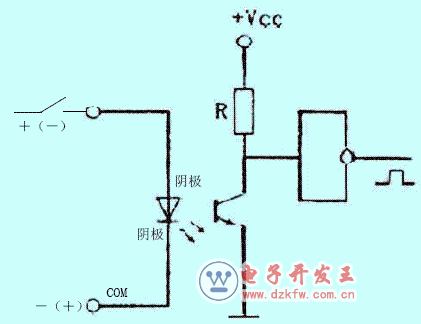

此種節點形式是PLC輸入用的最多的一種形式。使用此種形式時，只要注意PLC的輸入公共端是共陽極還是共陰極就行了。如為共陽極，則通過開關節點引入的應該是負極，如為共陰極，則經過開關節點引入的應該是正極。如下圖所示（括號內為共陽極時）：


2、NPN和PNP節點輸入
一些傳感器或接近開關的輸出節點是NPN或PNP節點形式。這時，做為PLC的輸入是選NPN還是PNP節點，一方面要看要看PLC的接線形式而定，另外還要看傳感器或接近開關的接線形式。下面舉例來說明：
如下圖所示，傳感器的輸出是NPN形式的。從圖中負載接線可知，傳感器動作時，輸出0V（黑線④處）。這就要求，PLC的公共端（COM）是正極。因此，對于此線路，當PLC的公共端接（CON）正極時，PLC的輸入就只能用NPN形式。

下圖正好相反，當傳感器動作時，其輸出為正極（黑線④處）。此時，就要求PLC的公共端（COM）接負極。因此，對于此線路，當PLC的公共端接負極時，PLC的輸入就只能用PNP的形式。


PLC的輸入節點到底是采用PNP還是NPN的形式，其實大不可必死記。只要明白PLC輸入內部的電路原理就行了，即：采用PNP還是NPN節點，都必須保證PLC輸入電路內部的光電耦合部分的發光二極管得電。
以上兩例是以西門子PLC為例，西門子PLC輸入內部線路的光電耦合的公共端可以是共陰極或共陽極，因此，在考慮使用NPN或PNP輸入時，可以改變公共端（COM）的正極或負極來分別使用；而對于三菱FX系列的PLC，因光電耦合的公共端是固定采用共陽極的，因此公共端只能接正極，輸入也就只能使用NPN節點輸入方式了。
3、串二極管輸入
有時，需要在PLC的輸入節點中串入一個發光二極管來為指示。如下圖所示：

此時，一般PLC都會規定串入二極管的允許電壓降及允許串入的二極管的個數。比如，上圖所示的FX系列的PLC規定，發光二極管允許電壓降為4V，最多允許中時串入2個。
