一、原理概述

　　大家知道CPU工作時溫度越低越好。很多文章都談到CPU散熱是否良好是超頻能否成功的一個關鍵因素。一般通過用大風扇、涂導熱硅脂等來改善CPU的散熱條件，但這些方法都不可能使CPU的溫度低于室溫。

　　這里談到的半導體制冷器是根據熱電效應技術的特點，采用特殊半導體材料熱電堆來制冷，能夠將電能直接轉換為熱能，效率較高。一般CPU的發熱功率小于30W，而制冷器的功率則大于50W，如果散熱良好，它完全可能使CPU工作在接近0℃甚至0℃以下。

半導體制冷器的核心原理是基于珀爾帖效應（帕爾帖效應），通過直流電流方向控制半導體材料接點處的吸熱與放熱過程，從而實現制冷或制熱功能。‌

‌工作原理

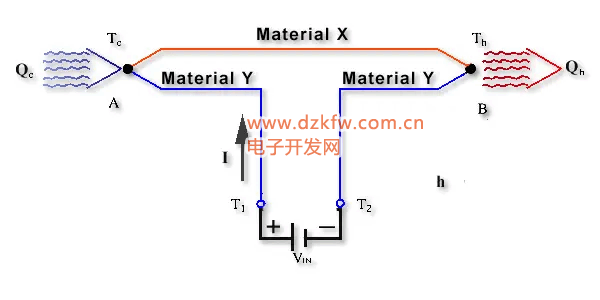

半導體制冷器的制冷與制熱功能依賴于‌珀爾帖效應‌，即當直流電通過兩種不同半導體材料（N型和P型）組成的電偶時，接點處發生熱量轉移現象：

‌冷端與熱端形成‌：電流方向決定了吸熱和放熱的位置。例如，電流從N型半導體流向P型半導體的接點會吸熱（冷端），反向則放熱（熱端）。

‌雙向溫控能力‌：通過反轉電流極性，可切換冷熱端位置，實現制冷或制熱模式的靈活轉換



　　半導體制冷器的用途很多 ，可用于制作便攜冷藏/保溫箱、冷熱飲水機等。也用于電子器件的散熱。目前制冷器所采用的半導體材料最主要為碲化鉍，加入不純物經過特殊處理而成 N 型或 P 型半導體溫差元件。以市面常見的TEC1-12605為例，其 額定電壓為：12v， 額定電流為5A，最大溫差可達60攝氏度，外型尺寸為4 X 4 X 0.４Cm，重約25克。它的工作特點是一面制冷而一面發熱。

　　接通直流電源后，電子由負極(-)出發，首先經過 P 型半導體，在此吸收熱量，到了 N 型半導體，又將熱量放出， 每經過一個NP 模組，就有熱量由一邊被送到另外一邊，造成溫差，從而形成冷熱端。

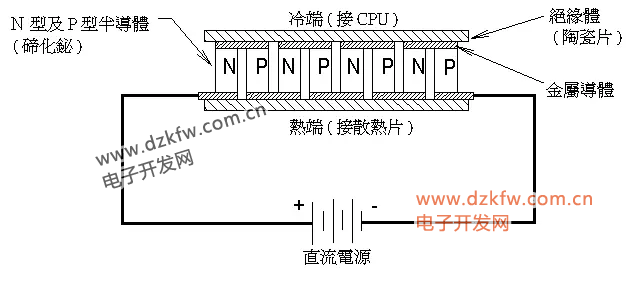

　　下圖是一個致冷器的典型結構，由許多 N 型和 P 型半極體之顆粒互相排列而成， 而 N P 之間以一般的導體相連接而成一完整線路，通常是銅、鋁或其他金屬導體，最后用兩片陶瓷片像漢堡包一樣夾起來。



二、安裝使用

　　制冷片的安裝及使用很簡單。在安裝前，最好準備一點導熱硅脂，然后，找一節干電池，接在制冷器兩根引線上，就可感到一端明顯發涼而另一端發熱，記住引線的極性并確定好制冷器的冷、熱端。

　　正式安裝時，在制冷器兩端均勻涂上導熱硅脂，在CPU與散熱器之間插入制冷片，請注意先試好的冷熱面方向，冷面貼著CPU，熱面與強力的(功率越高越好)散熱片接觸。然后想法固定好三者。要注意風扇的卡子不能太短，否則會很難固定。

　　固定好后，就可以給制冷片和風扇接上電源了(一定要注意極性)，如果你機箱電源功率小于230W，我勸你別接到機箱電源上，否則有可能因電源功率不足，造成電腦無法正常工作。推薦使用外接的 5V左右的電壓，在此電壓下制冷片的制冷量和冷熱面溫差都比較合適。


微機電源接線圖

三、注意事項

１、注意熱端的散熱。

　　半導體制冷的熱面溫度不應超過60℃，否則就有損壞的可能。若在額定的工作電壓（12V）下，一般的散熱風扇根本無法為制冷片提供足夠的散熱能力，容易造成制冷片過熱損壞。同時千萬不要在無散熱器的情況下為致冷器長時間通電，否則會造成致冷器內部過熱而燒毀。

２、結露問題。

　　當半導體制冷片陶瓷表面的溫度降至一定程度時，就很可能會產生結露現象，是否會“結露”與溫度和濕度有關(即氣象學中所謂“露點”的概念）。在電腦機箱中結露的情況是絕對不允許發生的。比較保險的方法是讓半導體制冷器的冷面工作在20℃左右為宜；可以通過調整制冷片電壓或散熱片風扇轉速來調節。

３、電腦電源功率問題。

　　制冷片的功耗可能高達60W，這樣大的負載無疑有可能會讓質量不好的計算機電源發生問題。尤其值得注意的是，計算機電源中提供的5V和12V電源的電流是不相同的，一般5V電源可提供20A以上的電流，而12V電源僅提供6A左右的電流。所以采用5V電壓比較保險，也可以用外接穩壓電源。

４、注意機箱的散熱。

　　很顯然，制冷片在降低CPU溫度的同時，其熱端的發熱也相當大，可能導致機箱內溫度升高，影響其他部件的工作。所以要注意機箱的散熱，不妨在機箱內適當位置再加一個散熱風扇。

　　５、別對制冷片的效果抱太大幻想。

　　必須說明，制冷片只是在一定程度上可以增強超頻后CPU的穩定性，而并不能改變 CPU 原有的超頻極限。由于制冷器比散熱風扇昂貴許多，且在使用上有一定危險性和副作用，除非你愿意體驗一種特別的感覺，在是否使用半導體制冷片的問題上一定要三思。

　　　　　　　　　　　

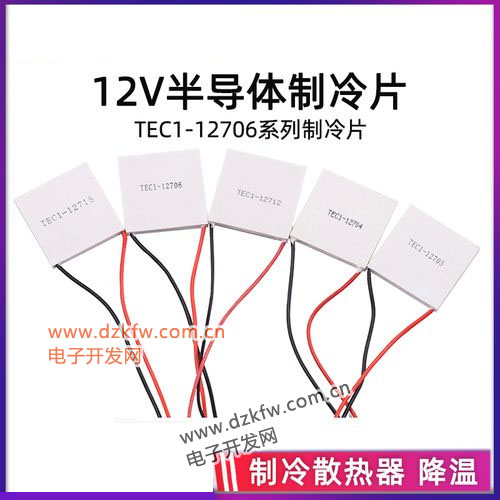

產品外觀

型號：TEC1-12705 額定電壓：12v 額定電流：5A 最大溫差：70攝氏度 尺寸：40 X 40 X 3.5mm
適用于Socket 7及Socket 370的CPU。Slot 1的CPU也可以用，但安裝起來比較麻煩，不推薦使用。
