會員注冊簡易微功率發射機場強儀,Field intensity meter
關鍵字：場強儀制作，場強儀電路，無線電，場強測量，場強儀

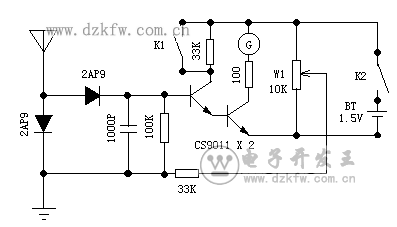

本電路是一個簡易的場強儀，對于微功率的信號非常靈敏，由于本電路僅作相對場強比較，所以并沒有一個標準，但用來調試設備卻是非常方便的。可以直接用探頭點測調制器的輸出端，也可以用探頭點測激勵級的輸出。
其中K1為增益選擇，K2為電源開關，W1靈敏度調節，本電路做好后放于鐵盒內，圖示的接地端接鐵盒。
