三相交流電是電能的一種輸送形式，簡稱為三相電。三相交流電源，是由三個頻率相同、振幅相等、相位依次互差120°的交流電勢組成的電源。線圈在磁場中旋轉時，導線切割磁力線會產生感應電動勢，它的變化規律可用正弦曲線表示。如果我們?nèi)∪齻�線圈，將它們在空間位置上互相差120度角，三個線圈仍舊在磁場中以相同速度旋轉，線圈中會感應出三個頻率相同的感應電動勢。由于三個線圈在空間位置互相差120度角，故產生的電流亦是三相正弦變化，稱為三相正弦交流電。

　　三相交流電的用途很多，工業中大部分的交流用電設備，例如電動機，都采用三相交流電，也就是經常提到的三相四線制。而在日常生活中，多使用單相電源，也稱為照明電。當采用照明電供電時，使用三相電其中的一相對用電設備供電，例如家用電器，而另外一根線是三相四線之中的第四根線，也就是其中的零線，該零線從三相電的中性點引出。

　　三相電的產生

　　導線切割磁感線就會產生電流，所以在發電機的定子磁鐵中放著三個間隔120度的同樣線圈，分別稱之為A相線圈、B相線圈、C相線圈，當磁性轉子轉動，A、B、C每相就會產生電流，由此便得到三相電，如下圖1所示。

　　由于切割的導線長度一樣，并在同一對磁極中旋轉，而且旋轉的速度是一樣的，所以這三個線圈所感應的電動勢大小也相等。又由于旋轉速度相同，所以三個線圈產生電流的頻率相同。不過三個線圈的相位角相差120度，得到電流相位相差120度。所以我們也可以看成是由三個頻率相同而彼此相差120度的單相交流電的合并。

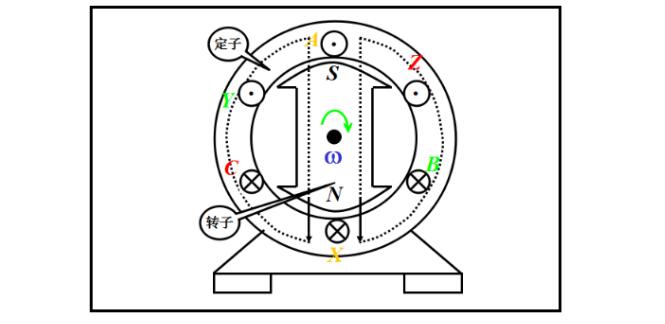

　　圖1 三相電產生圖

　　萬用表測量三相電方法及步驟

　　工具/原料：

　　1、指針式萬用表

　　2、有三根線的交流接觸器

　　方法/步驟：

　　1、我們知道家用220V交流電很危險，只要不直接接觸線頭是沒有危險的。同樣380V的工業電直接接觸也是很危險的。它的50HZ的頻率和380V的高電壓對人體危害更大。所以必須知道它的特性和使用要點。重要的一點就是任何時候都不要徒手接觸任何線頭和金屬部位。因為380V的電源的3根線都是火線，接觸到任何一根都可以和大地構成220V的危險觸電電壓。所以特別注意安全用電。首先還是確認萬用表表筆接觸良好，并把萬用表量程開關扳到交流檔位置。

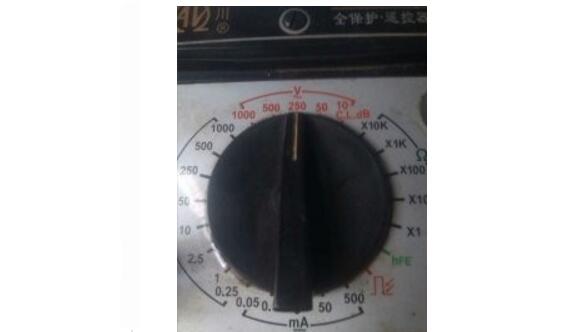

　　2、首先還是確認萬用表表筆接觸良好，并把萬用表量程開關扳到交流檔位置。根據萬用表的使用原則從高檔到低檔的原則，待測電源1KV估計沒有，就選500V檔。

　　3、為了操作的安全，人可以站在干木板或者木凳上。這樣人體和大地是絕緣的，假如你在木樓上，接觸到一根火線是沒有危險的，但是這時你是這根線的延長線，不能和任何其他東西，線還有大地接觸的。如果接觸就構成一個回路，那就是危險的�，F(xiàn)在把萬用表靠近電源，即接觸器。萬用表的兩只表筆接觸在接觸器的2個金屬部位，不分紅黑表筆，也不分U，V，W。兩線就好。

　　4、這時就可以從萬用表的面板上看到指針向右偏轉，到達在一個位置就不動了。這個值就是這兩線之間的電壓值。讀數是這樣看的，萬用表的面板上的第二條弧線左端有V這個標志，說明就是電壓，電壓有交流和直流之分，即波線和直線。我們測的是交流電。數值就在這條弧線上。由于我們用的是500檔，刻度上是10，50，250，是以5倍來計算各檔的。我們的500比50多了10倍，剛好就可以看50這條刻度線，剛好在38這個數值，所以也再多10倍就是380V。其他檔位也是這樣，你就能看懂和讀出數值。

　　5、接著一根表筆不變位置，另一根筆接第三線。也可以是UV，UW，VW。

　　6、測量的結果都是380V。這種三相電的特點是，每兩線之間都是380的相電壓，也是380V的線電壓。這就是三相三線制供電模式。還有一種是三相四線制，它有一根零線，它們的關系是相電壓還是380V，和零線之間是220V。

　　7、這樣就學會了怎樣在萬用表上讀數值，也知道了三相電的一些特點。
