一、常用的電工工具

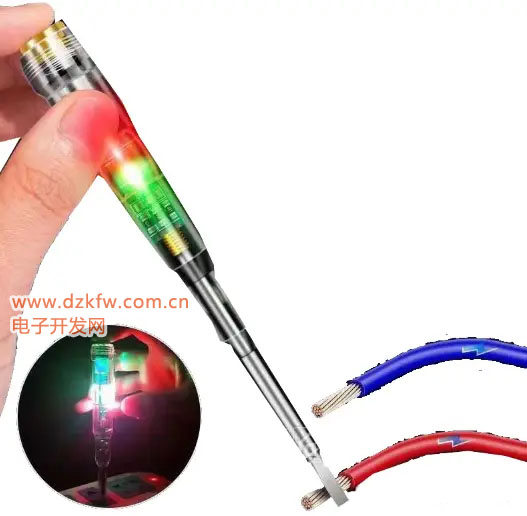

1 、驗電筆

維修電工使用的低壓驗電筆又稱測電筆 ( 簡稱電筆 ) 。電筆有鋼筆式和螺釘旋具式兩它們由氖管、電阻、彈簧和筆身等組成。驗電筆使用時將筆尖觸及被測物體，以手指觸及筆尾的金屬體，使氖管小窗背光朝自以便于觀察。如氖燈發亮則說明設備帶電，燈愈亮則電壓愈高，燈愈暗則電壓愈低。

2 、鋼絲鉗

鋼絲鉗包括鉗頭和鉗柄及鉗柄絕緣柄套。鋼絲鉗的功能：鉗口用來彎絞或鉗夾導線線頭，齒口用來固緊或起松螺母，刀口用來剪切導線或剖線絕緣層，鍘口用來剪切電線芯線和鋼絲等較硬金屬線。

3 、尖嘴鉗

尖嘴鉗有鉗頭和鉗柄及鉗柄上耐壓為 500 v 的絕緣套等部分，尖嘴鉗的功能：尖嘴頭部細長成圓錐形，接近端部的鉗口上有一段棱形齒紋，由于它的頭部尖而長，因而適應在較窄小的工作環境中夾持輕巧的工件或線材，或剪切彎曲細導線。

4 、螺釘旋具（螺絲刀）

螺釘旋具是用來旋動頭部帶一字形或十字形槽的螺釘?shù)氖钟霉ぞ摺?/P>

5 、剝線鉗

剝線鉗是電工專用的剝離導線頭部的一段表面絕緣層的工具。使用時切口大小應略大于導線芯線直徑，否則會切斷芯線。它的特點是使用方便，剝離絕緣層不傷線芯。

二、照明電路安裝工藝要求

1) 布局：根據電路圖，確定各器件安裝位置，要求符合要求，布局合理，結構緊湊控制方便，美觀大方。

2) 固定器件：將選擇好的器件和開關底盒固定在板上，排列各個器件時必須整齊。固定的時候，先對角固定，再兩邊固定。要求可靠，穩固。

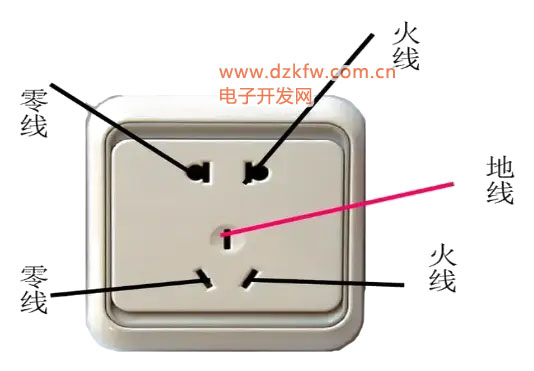

3) 布線：先處理好導線，將導線拉直，消除彎、折；從上至下，由左到右，先串聯后并聯；布線要橫平豎直，轉彎成直角，少交叉，多根線并攏平行走．在走線的時候必須注意“左零右火”的原則 ( 即左邊接零線，右邊接火線 ) 。

4) 接線：接頭牢固，無露銅、反圈、壓膠，絕緣性能好，外型美觀。紅色線接電源火線 (L) ，黑色線接零線 (N) ，黃綠雙色線專作地線 (PE) ；火線過開關，零線一般不進照明開關底盒。

三、照明電路安裝常見故障及排除

照明電路的常見故障主要有斷路、短路和漏電三種。

1 、斷路

產生斷路的原因主要是熔絲熔斷、線頭松脫、斷線、開關沒有接通、鋁線接頭腐蝕等。

2 、短路

造成短路的原因大致有以下幾種：

(1) 用電器具接線不好，以致接頭碰在一起。

(2) 燈座或開關進水，螺口燈頭內部松動或燈座頂芯歪斜碰及螺口

(3) 導線絕緣層損壞或老化，并在零線和相線的絕緣處碰線。

3 、漏電與斷路的查找方法

漏電與短路的查找方法主要通過電路測試和設備檢測進行區分，以下是具體方法：

 ★漏電檢測方法：

1. ‌驗電筆測試‌
   斷電后用驗電筆觸碰電器金屬外殼，若氖泡發光則可能存在漏電。 ‌

2. ‌萬用表電阻檔測試‌
   斷電后，將萬用表電阻檔（如兆歐檔）一端接火線/零線，另一端接電器金屬外殼。若電阻值低于1兆歐（潮濕環境要求更高），則存在漏電。 ‌

3. ‌支路排查法‌
   依次閉合分開關，若某支路合閘時漏電開關跳閘，則該支路存在漏電。

4. ‌帶電檢測法（慎用）‌
   使用萬用表交流電壓檔（如50V檔）測試電器外殼與地之間的電壓，若高于30V則可能漏電。

 ★短路檢測方法：

• ‌鉗形電流表檢測‌
  夾住火線和零線，若讀數不為零則存在短路。 ‌‌

• ‌萬用表蜂鳴檔測試‌
  斷電后將萬用表調至蜂鳴檔，一端接火線，另一端接零線或地線，若蜂鳴則短路。 ‌‌

• ‌電阻檔測試‌
  用萬用表電阻檔測量火線與零線間的電阻值，若阻值異常低（如幾千歐以下）可能短路。 ‌

• ‌電流表監測法‌
  總閘接電流表，若電流表指針異常擺動且斷開零線后仍存在電流，則火線與地短路。 ‌‌
