一、多檔速控制說明

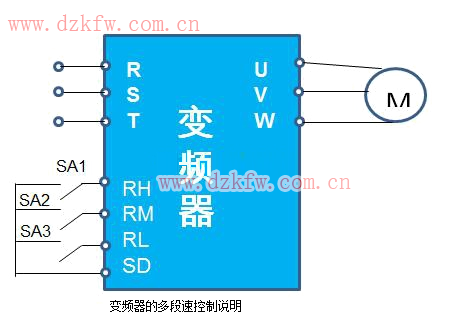

1、當開關SA1閉合時，RH端與SD端接通，相當于給RH端輸入高速運轉指令信號，變頻器馬上輸出頻率很高的電源去驅動電動機，電動機迅速啟動并高速運轉（1速）。
2、當開關SA2閉合時（SA1需斷開），RM端與SD端接通，變頻器輸出頻率降低，電動機由高速轉為中速運轉（2速）。
3、當開關SA3閉合時（SA1、SA2需斷開），RL端與SD端接通，變頻器輸出頻率進一步降低，電動機由中速轉為低速運轉（3速）。
4、當SA1、SA2、SA3均斷開時，變頻器輸出頻率變?yōu)?Hz，電動機由低速轉為停轉。
5、SA2、SA3閉合，電動機4速運轉；SA1、SA3閉合，電動機5速運轉；SA1、SA2閉合，電動機6速運轉；SA1、SA2、SA3閉合，電動機7速運轉。

二、多檔速參數的設置
多擋控制參數包括多擋轉速端子選擇參數和多擋運行頻率參數
1、多擋轉速端子選擇參數
在使用RH、RM、RL端子進行多速控制時，先要通過設置有關參數使這些端子控制有效，多擋轉速端子參數設置如下：
Pr．180＝0，RL端子控制有效。
Pr．181＝1，RM端子控制有效
Pr．182＝2，RH端子控制有效。
以上某參數若設為999則將該端設為控制無效。
2、多擋運行頻率參數
RH、RM，RL3個端子組合可以進行7擋轉速控制，各擋的具體運行頻率需要用相應參數設置。
