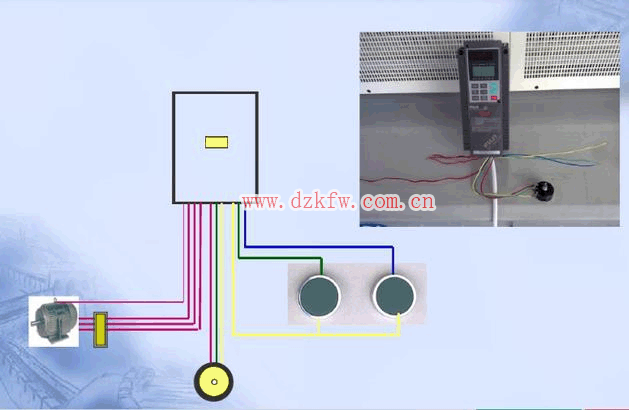

2、連接電位器
電位器的1、2、3三個端子，分別接到變頻器的10V、AN1與GND，其中，AN1接電位器的中間的端子，變頻器在正常工作過程中，電位器兩端有10V的電壓。


3、連接電源
主電路電源端子L1/R,、L2/S、 L3/T與電源連接。
4、接電動機
變頻器輸出端子(U、V、W)應按正確相序連接至電動機，在變頻器上已經給出的接線中，有3條顏色相同軟線，將這3條線通過接線端子與電動機相連。
二、連線注意事項
在變頻器的線路連接過程中，需要注意以下幾個方面：
1、電源一定要連接于主電路電源端子L1/R,、L2/S,、L3/T，如果錯將電源連接于其他端子，則將損壞變頻器。
2、接地端子必須良好接地，一方面可以防止電擊或火警事故，另外能降低噪音。
3、一定要用壓接端子連接端子和導線保證連接的高可靠性。


4、完成電路連接后，需檢查以下幾點：
(1)、所有連接是否都正確無誤？
(2)、有無漏接線？
(3)、各端子和連接線之間是否有短路或?qū)Φ囟搪罚?BR>5、投入電源后，如果要改變接線，首先應切除電源，并必須注意主電路直流部分，濾波電容器完成放電需要一定時間，等待充電指示燈熄滅后，再用直流電壓表測試，確認電壓值小于DC25V安全電壓值后，才能開始作業。
