74HC595引腳圖

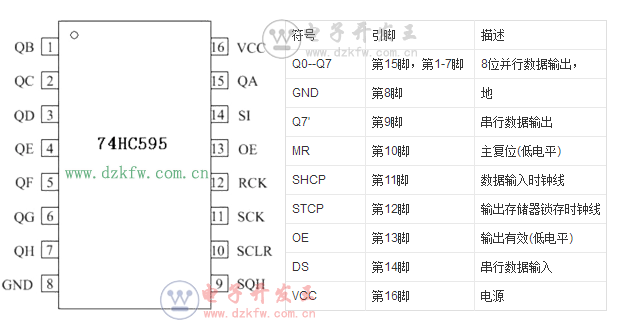

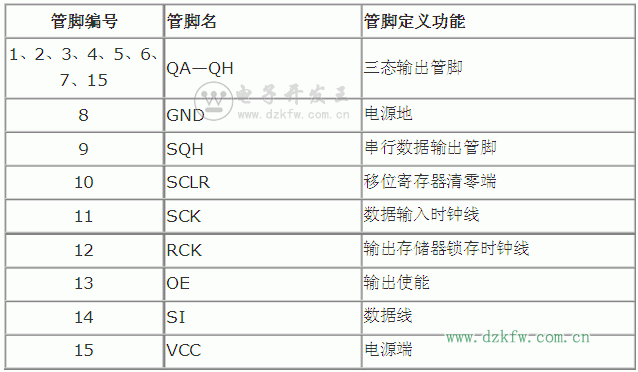

      74HC595管腳功能


下面我來介紹一下 74HC595工作原理：
74HC595的數據端：
QA--QH: 八位并行輸出端，可以直接控制數碼管的8個段。
QH': 級聯輸出端。我將它接下一個595的SI端。
SI: 串行數據輸入端。

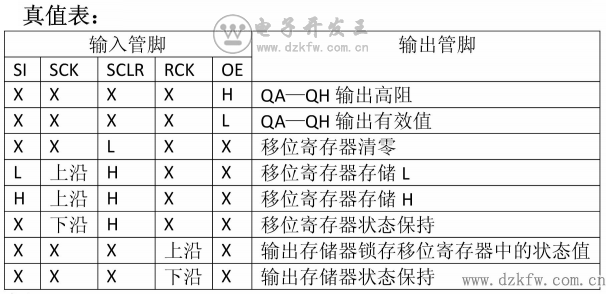

74hc595的控制端說明：
/SCLR(10腳): 低電平時將移位寄存器的數據清零。通常我將它接Vcc。
SCK(11腳)：上升沿時數據寄存器的數據移位。QA-->QB-->QC-->...-->QH；下降沿移位寄存器數據不變。（脈沖寬度：5V時，大于幾十納秒就行了。我通常都選微秒級）


  控制移位寄存器
       SCK 上升沿 數據  移位        SCK 下降沿 數據  保持
RCK(12腳)：上升沿時移位寄存器的數據進入存儲寄存器，下降沿時存儲寄存器數據不變。通常我將RCK置為低電平，當移位結束后，在RCK端產生一個正脈沖（5V時，大于幾十納秒就行了。我通常都選微秒級），更新顯示數據。


  控制存儲寄存器
      RCK 上升沿 移位寄存器 的 數據進入 存儲寄存器       RCK  下降沿 存儲寄存器數據不變
/G(13腳): 高電平時禁止輸出（高阻態）。如果單片機的引腳不緊張，用一個引腳控制它，可以方便地產生閃爍和熄滅效果。比通過數據端移位控制要省時省力。
注：74164和74595功能相仿，都是8位串行輸入轉并行輸出移位寄存器。74164的驅動電流(25mA)比74595(35mA)的要小,14腳封裝，體積也小一些。
74595的主要優點是具有數據存儲寄存器，在移位的過程中，輸出端的數據可以保持不變。這在串行速度慢的場合很有用處，數碼管沒有閃爍感。


與74hc164只有數據清零端相比，74hc595還多有輸出端時能/禁止控制端oe，可以使輸出為高阻態。所以是用這塊芯片會更方便

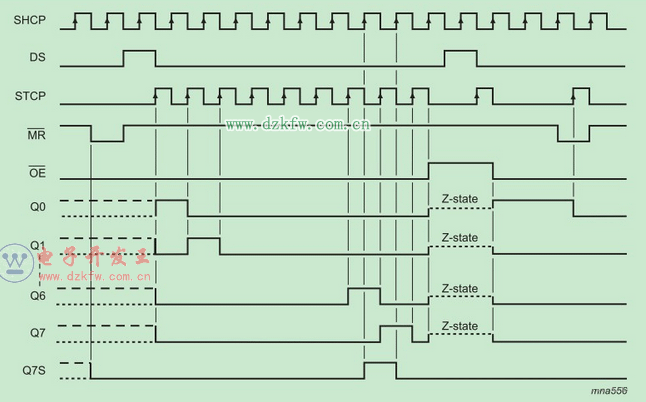

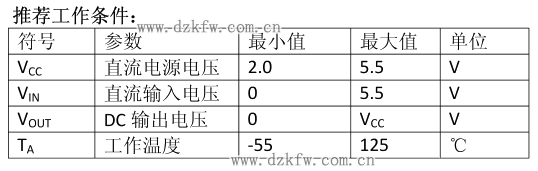

74HC595是具有8位移位寄存器和一個存儲器，三態輸出功能。 移位寄存器和存儲器是分別的時鐘。數據在SHcp（見時序圖）的上升沿輸入，在STcp（見時序圖）的上升沿進入的存儲寄存器中去。如果兩個時鐘連在一起，則移位寄存器總是比存儲寄存器早一個脈沖。移位寄存器有一個串行移位輸入（Ds），和一個串行輸出（Q7’）,和一個異步的低電平復位，存儲寄存器有一個并行8位的，具備三態的總線輸出，當使能 OE時（為低電平），存儲寄存器的數據輸出到總線。
74HC595和74HC164的區別主要有：
1、74HC595有鎖存器，所以在移位過程中輸出可以保持不變;而74HC164沒有鎖存器，所以每產生一個移位時鐘輸出就改變一次。這是二者的最大區別
2、74HC595使用專門的Q7'引腳實現多片級聯;74HC164直接使用輸出引腳Q7級聯
3、74HC595有使能OE，OE無效時輸出引腳為高阻態;而74HC164沒有使能引腳
4、74HC595的復位是針對移位寄存器的，想要復位LATCH寄存器還須ST_CP上升沿將移位寄存器內容加載到鎖存寄存器;也就是說：74HC595的復位是同步的，74HC164的復位是異步的，所以74HC164的復位更簡單
