會員注冊CD4011中文資料(功能,真值表,引腳圖及電氣參數)
CD4011功能及真值表:
四2輸入與非門CMOS芯片
邏輯表達式：Y = A.B
真值表
A=Y.B
X Y Q 動作 0 0 ? 禁止 0 1 1 設定 1 0 0 重置 1 1 不變 無
(1)當X=0、Y=0時，將使兩個NAND門之輸出均為1，違反觸發器之功用，故禁止使用。如真值表第一列。
(2)當X=0、Y=1時，由于X=1導致NAND-A的輸出為”1”，使得NAND-B的兩個輸入均為”1”，因此NAND-B的輸出為”0”，如真值表第二列。
(3)當X=1、Y=0時，由于Y=0導致NAND-B的輸出為”1”，使得NAND-1的兩個輸入均為””1，因此NAND-A的輸出為”0”，如真值表第三列。
(4)當X=1、Y=1時，因為一個””1不影響NAND門的輸出，所以兩個NAND門的輸出均不改變狀態，如真值表第四列。
CD4011引腳圖及引腳功能:
圖1 CD4011引腳圖
管腳功能：
1A 數據輸入端
2A 數據輸入端
3A 數據輸入端
4A 數據輸入端
1B 數據輸入端
2B 數據輸入端
3B 數據輸入端
4B 數據輸入端
VDD 電源正
VSS 地
1Y 數據輸出端
2Y 數據輸出端
3Y 數據輸出端
4Y 數據輸出端
CD4011內部結構框圖:
圖2 CD4011內部邏輯結構圖

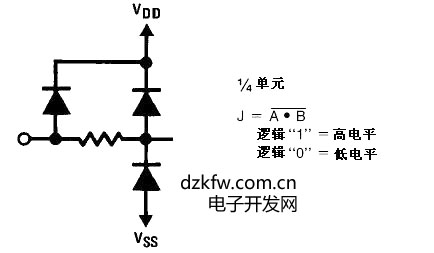

圖3 CD4011內部保護網絡
圖4 CD4011邏輯圖
CD4011電氣特性:
VDD電壓范圍：－０.5V to 18Ｖ
功耗：雙列普通封裝 700mW
小型封裝 500mW
工作溫度范圍：
CD4011BM -55℃ - +125℃
CD4011BC -40℃ - +85℃
|
Symbol 符號 |
Parameter 參數 |
Conditions 測試條件 |
典型 |
最大 |
單位 |
|
tPHL |
Propagation Delay Time, High-to-Low Level 傳播延遲時間，從高到低 |
VDD - 5V |
120 50 35 |
250 100 70 |
ns |
|
tPLH |
Propagation Delay Time, Low-to-High Level 傳播延遲時間，從低到高 |
VDD - 5V |
110 50 35 |
250 100 70 |
ns |
|
tTHL,tTLH |
Transition Time 過渡期 |
VDD - 5V |
90 50 40 |
200 100 80 |
ns |
|
CIN |
Average Input Capacitance 平均輸入電容 |
Any Input |
5 |
7.5 |
pF |
|
CPD |
Power Dissipation Capacity 功耗電容 |
Any Gate |
14 |
|
pF |
CD4011參數表
|
Symbol符號 |
Parameter 參數 |
Conditions 測試條件 |
-55℃ |
+25℃ |
+125℃ |
單位 | |||||
|
最小 |
最大 |
最小 |
典型 |
最大 |
最小 |
最大 |
|||||
|
IDD |
Quiescent Device Current 靜態電流 |
VDD=5V,VIN=VDD or VSS VDD=10V,VIN=VDD or VSS VDD=15V,VIN=VDD or VSS |
0.25 0.50 1.0 |
0.004 0.005 0.006 |
0.25 0.50 1.0 |
7.5 15 30 |
μA | ||||
|
VOL |
Low Level Output Voltage 輸出低電平電壓 |
VDD = 5V |
l IOl<1μA |
0.05 0.05 0.05 |
0.05 0.05 0.05 |
0.05 0.05 0.05 |
V | ||||
|
VOH |
High Level Output Voltage 輸出高電平電壓 |
VDD = 5V |
lIOl<1μA |
4.95 9.95 14.95 |
4.95 9.95 14.95 |
5 |
4.95 9.95 14.95 |
V | |||
|
VIL |
Low Level Input Voltage 輸入低電平電壓 |
VDD = 5V, VO = 4.5V |
1.5 3.0 4.0 |
2 |
1.5 3.0 4.0 |
1.5 3.0 4.0 |
V | ||||
|
VIH |
High Level Input Voltage 輸入高電平電壓 |
VDD = 5V, VO = 0.5V |
3.5 7.0 11.0 |
3.5 7.0 11.0 |
3 |
3.5 7.0 11.0 |
V | ||||
|
IOL |
Low Level Output Current 輸出低電平電流 |
VDD = 5V, VO = 0.4V |
0.64 |
0.51 |
0.88 |
0.36 |
mA | ||||
|
1.6 |
1.3 |
2.25 |
0.9 | ||||||||
|
4.2 |
3.4 |
8.8 |
2.4 | ||||||||
|
IOH |
High Level Output Current 輸出高電平電流 |
VDD = 5V, VO = 4.6V |
-0.64 |
-0.51 |
-0.88 |
-0.36 |
mA | ||||
|
-1.6 |
-1.3 |
-2.25 |
-0.9 | ||||||||
|
-4.2 |
-3.4 |
-8.8 |
-2.4 | ||||||||
|
IIN |
Input Current 輸入電流 |
VDD = 15V, VIN = 0V |
-0.10 |
-10-5 |
-0.10 |
-1.0 |
μA | ||||
|
0.10 |
10-5 |
0.10 |
1.0 | ||||||||
