會員注冊PLC梯形圖實例，LED數碼顯示控制 在LED數碼顯示控制實驗區完成本實驗
一、 實驗?zāi)康?/STRONG>
了解并掌握置位與復位指令S、R在控制中的應用及其編程方法。
二、置位與復位指令SET、RST的介紹
S為置位指令，使動作保持；R為復位指令，使操作保持復位。當I0.0一接通，即使再變成斷開，Q0.0也保持接通。I0.1接通后，即使再變成斷開，Q0.0也將保持?jǐn)嚅_。用R指令可以對定時器、計數器、數據寄存器、變址寄存器的內容清零。
三、控制要求
按下啟動按鈕后，由八組LED發光二極管模擬的八段數碼管開始顯示：先是一段段顯示，顯示次序是A、B、C、D、E、F、G、H。隨后顯示數字及字符，顯示次序是0、1、2、3、4、5、6、7、8、9、A、b、C、d、E、F，再返回初始顯示，并循環不止。

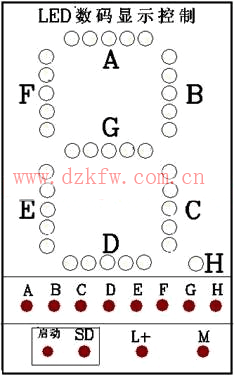

四、LED數碼顯示控制的實驗面板圖：圖6-4-1
LED數碼顯示控制面板
上圖中，下框中的A、B…H分別接主機的輸出點Q0.0、Q0.1…Q0.7；SD接主機的輸入點I0.0。上框中的A、B、C、D、E、F、G、H用發光二極管模擬輸出。
五、編制梯形圖并寫出程序：
實驗參考程序 表6-4-1
|
步序 |
指 令 |
步序 |
指 令 |
|
0 |
LD I0.0 啟動 |
29 |
O M20.3 |
|
1 |
AN M0.0 |
30 |
O M20.4 |
|
2 |
TON T37, +10 延時1S |
31 |
O M20.6 |
|
3 |
LD T37 |
32 |
O M21.0 |
|
4 |
= M0.0 產生脈沖 |
33 |
O M21.1 |
|
5 |
LD I0.0 |
34 |
= Q0.0 A段顯示 |
|
6 |
TON T38, +15 延時1.5S |
35 |
LD M10.2 |
|
7 |
AN T38 |
36 |
O M11.1 |
|
8 |
= M1.0 |
37 |
O M11.2 |
|
9 |
LD M1.0 |
38 |
O M11.3 |
|
10 |
O M0.2 |
39 |
O M11.4 |
|
11 |
= M10.0 |
40 |
O M11.5 |
|
12 |
LD M11.7 |
41 |
O M20.1 |
|
13 |
= M20.0 |
42 |
O M20.2 |
|
14 |
LD M21.1 |
43 |
O M20.3 |
|
15 |
TON T39, +10 延時1S |
44 |
O M20.4 |
|
16 |
AN T39 |
45 |
O M20.7 |
|
17 |
= M0.2 |
46 |
= Q0.1 B段顯示 |
|
18 |
LD M0.0 移位輸入 |
47 |
LD M10.3 |
|
19 |
SHRB M10.0, M10.1, +15 |
48 |
O M11.1 |
|
20 |
SHRB M20.0, M20.1, +9 |
49 |
O M11.2 |
|
21 |
LD M10.1 |
50 |
O M11.4 |
|
22 |
O M11.1 |
51 |
O M11.5 |
|
23 |
O M11.3 |
52 |
O M11.6 |
|
24 |
O M11.4 |
53 |
O M11.7 |
|
25 |
O M11.6 |
54 |
O M20.1 |
|
26 |
O M11.7 |
55 |
O M20.2 |
|
27 |
O M20.1 |
56 |
O M20.3 |
|
28 |
O M20.2 |
57 |
O M20.4 |
|
步序 |
指 令 |
步序 |
指 令 |
|
58 |
O M20.5 |
87 |
O M11.1 |
|
59 |
O M20.7 |
88 |
O M11.5 |
|
60 |
= Q0.2 C段顯示 |
89 |
O M11.6 |
|
61 |
LD M10.4 |
90 |
O M11.7 |
|
62 |
O M11.1 |
91 |
O M20.2 |
|
63 |
O M11.3 |
92 |
O M20.3 |
|
64 |
O M11.4 |
93 |
O M20.4 |
|
65 |
O M11.6 |
94 |
O M20.5 |
|
66 |
O M11.7 |
95 |
O M20.6 |
|
67 |
O M20.2 |
96 |
O M21.0 |
|
68 |
O M20.3 |
97 |
O M21.1 |
|
69 |
O M20.5 |
98 |
= Q0.5 F段顯示 |
|
70 |
O M20.6 |
99 |
LD M10.7 |
|
71 |
O M20.7 |
100 |
O M11.3 |
|
72 |
O M21.0 |
101 |
O M11.4 |
|
73 |
= Q0.3 D段顯示 |
102 |
O M11.5 |
|
74 |
LD M10.5 |
103 |
O M11.6 |
|
75 |
O M11.1 |
104 |
O M11.7 |
|
76 |
O M11.3 |
105 |
O M20.2 |
|
77 |
O M11.7 |
106 |
O M20.3 |
|
78 |
O M20.2 |
107 |
O M20.4 |
|
79 |
O M20.4 |
108 |
O M20.5 |
|
80 |
O M20.5 |
109 |
O M20.7 |
|
81 |
O M20.6 |
110 |
O M21.0 |
|
82 |
O M20.7 |
111 |
O M21.1 |
|
83 |
O M21.0 |
112 |
= Q0.6 G段顯示 |
|
84 |
O M21.1 |
113 |
LD M11.0 |
|
85 |
= Q0.4 E段顯示 |
114 |
= Q0.7 H段顯示 |
|
86 |
LD M10.6 |
|
|
PLC梯形圖實例，LED數碼顯示控制 參考梯形圖如下所示：
圖6-4-2
六、 實驗設備
1、THSMS-A型、THSMS-B型實驗裝置或THSMS-1型、THSMS-2型實驗箱一臺
2、安裝了STEP7-Micro/WIN32編程軟件的計算機一臺
3、PC/PPI編程電纜一根
4、鎖緊導線若干
七、預習要求
閱讀實驗指導書，復習教材中有關的內容。
八、報告要求
整理出運行和監視程序時出現的現象。
