會員注冊（1）梯形圖所使用的元件編號，應在所選用的PLC機規定范圍內，不能隨意選用。
（2）梯形階梯都是始于左母線，終于右母線（通常可以省掉不畫，僅畫左母線）。每行的左邊是接點組合，表示驅動邏輯線圈的條件，而表示結果的邏輯線圈只能接在右邊的母線上。接點不能出現在線圈右邊。如圖1（a）應改為（b）：

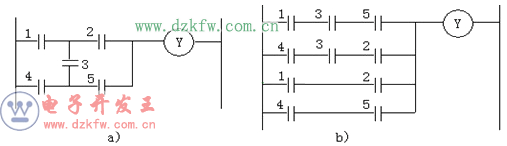

（3）接點應畫在水平線上，不應畫在垂直線上，如圖2（a）中的接點X005與其它接點間的關系不能識別。對此類橋式電路，應按從左到右，從上到下的單向性原則，單獨畫出所有的去路。如圖（b）所示：
圖1 觸點不能在線圈右邊
a） 橋式電路 b)等效變換電路
圖2 橋式電路梯形圖

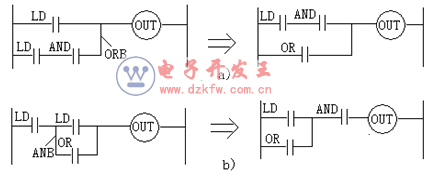

（4）有串聯線路相并聯時，應將觸點最多的那個串聯回路放在梯形圖最上部。(www.tsxfzk.com 版權所有)有并聯線路相串聯時，應將觸點最多的那個并聯回路放在梯形圖最左邊。這種安排程序簡捷，語句少。
a)串聯多的電路盡量放上部 b)并聯多的電路盡量靠近母線
圖3 梯形圖編程時應遵循的兩個優化原則
（5）不宜使用雙線圈輸出。若在同一梯形圖中，同一組件的線圈使用兩次或兩次以上，則稱為雙線圈輸出或線圈的重復利用。雙線圈輸出一般梯形圖初學者容易犯的毛病之一。在雙線圈輸出時，只有最后一次的線圈才有效，而前面的線圈是無效的。這是由PLC的掃描特性所決定的。
