作者：孫海善

    故障現象：一臺廣東產的SL-430豪華裝飾臺燈．將電源線插入電源插座后，燈泡始終發亮，觸摸燈座時燈泡亮度無變化。

    檢修：打開臺燈底座取出控制電路板．發現調光臺燈的控制芯片為線路板式(COB)八腳封裝器件(板上標識為4KA514)。仔細觀察檢查，發現可控硅Q1(BT134)側面有裂紋，用萬用表電阻擋檢查發現該可控硅的T1、T2兩極已短路．這正是加電后燈泡始終發亮的原因。本以為已經找到故障點，但用同型號可控硅更換Q1后，加電燈泡反而不亮了．無論如何觸摸燈座均無反應。看來故障并不是這樣簡單。

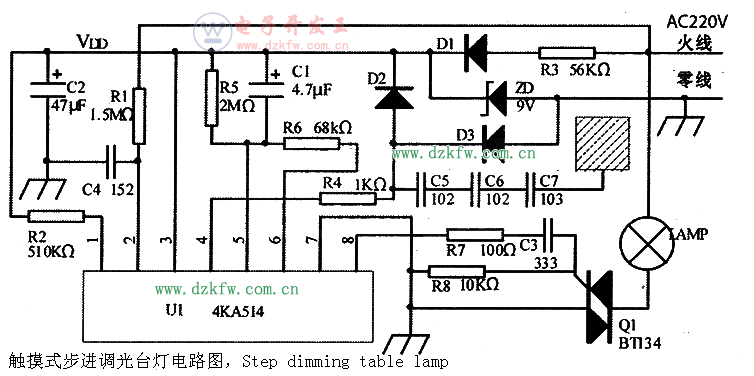

    為了便于檢測和分析，按照線路板畫出電原理圖如附圖所示。但U1究竟會是何種控制芯片．工作原理是什么不得而知。上網查找未見4KA514的有關信息．猜測可能是生產廠家自己定義的型號。當搜索“調光燈控制芯片”時，發現LS7538以及TT6061A(觸摸步進式調光專用芯片)在應用電路中的引腳功能與此芯片基本相同，于是將u1看做LS7538來分析附圖電路：R2接在Vdd與U1的①腳之間，決定燈光的起始亮度：R1與C4接芯片②腳實現交流市電的過零檢測功能，以實現可靠控制可控硅Q1的導通和截止；芯片④腳通過R4、C5～C7以接收觸摸感應信號；芯片⑤腳和Vdd之間接由R5、C1構成的RC網絡．實現觸摸信號的靈敏度控制；芯片⑥腳的電位決定亮度調節的步進次序；芯片⑧腳輸出脈寬可調的可控硅控制信號，控制可控硅Q1的導通和關斷。

    從觸摸式調光燈的工作原理可知：控制芯片(u1)的⑧腳應當輸出幾十KHz的脈寬調制信號，通過R7、C3控制可控硅Q1的通斷時間，實現燈泡的亮度調節。用萬用表(直流電壓擋)測量該腳對地(零線)的電壓，正常情況下應當有一定的直流電壓值顯示．而且電壓值應隨觸摸換擋而變化。但實測顯示．無論如何觸摸臺燈外殼所顯示的電壓值只有幾十毫伏．而且無變化，顯然芯片并未輸出脈沖調制信號，可控硅Q1不能工作。據此分析認為，導致U1的⑧腳無輸出脈沖信號的原因可能有三種情況：一是外圍阻容元件損壞：二是芯片工作電壓不正常：三是芯片自身損壞。首先檢查線路的外圍阻容器件，經檢測過零點檢測電路R1、c4正常，亮度控制元件R2正常，觸摸靈敏度控制元件R5、C1正常．R4、C5～C7、R7、R8、C3均正常；開始檢測芯片工作電壓，測量芯片③腳(電源端)對地(⑦腳)的電壓，只有4.4v，顯然電壓值過低。更換濾波電容C2后．該腳電壓不變，試在R3兩端并聯一56kΩ電阻以增大供電電流．結果電壓略有提升。但③腳的電壓值仍未達到芯片工作所需的6v以上．芯片⑧腳仍無輸出。于是斷開芯片③腳到電源的連線．測量電源為9v，至此懷疑芯片損壞。由于無法買到標識為4KA514的“芯片”，購買一Ls7538芯片，將它焊在一寬度合適的面包板上．依原電路上4KA514芯片的引腳順序與Ls7538芯片對應引腳焊好，將原電路板上的R6去掉，芯片的⑥腳接Vdd.加電觸摸燈座，燈泡亮度的步進次序為低亮、低中亮、高中亮、最亮、滅5種亮度狀態并循環變化。
