會員注冊 這個電路可有效制止睡覺時打鼾或說夢話，使用一段時間，形成條件反射，可逐步改掉這些毛病。只要打呼嚕的人一發出鼾聲或夢語者一說夢話，該電路就發出類似針刺電麻脈沖，使本人覺醒，而停止打鼾或夢語。
工作原理

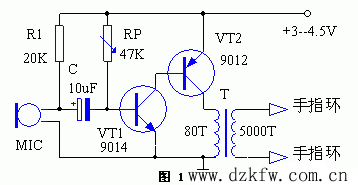

電路見圖1（點擊下載原理圖）。話筒MIC檢拾到鼾聲或話語后，經C耦合至VT1、VT2組成的復合放大器進行放大，這一信號電壓經T升壓后，由RP控制輸出。
元器件選擇及制作
元器件選擇參見圖1。
話筒MIC選用普通駐極體電容話筒，T采用便攜式收音機輸出變壓器鐵芯繞制，初級用Φ0.15mm漆包線繞80匝，次級用Φ0.08mm漆包線繞5000匝。RP為47k帶開關的電位器。電源采用二節5號電池。電極用厚0.5－1mm左右的銅片焊上兩根細絕緣導線，并將銅片彎成指環套在不相鄰的兩手指上。
使用時，先距離話筒30－5cm學打鼾聲，調節RP，使兩手指間電麻程度合適后，便可投入使用。
