工作原理
    圖1是電路原理圖。220V市電經變壓器T1降壓后，次級輸出6V的交流電，經過二極管VD2～VD5橋式整流后，向蓄電池充電，充電電流約200mA，隨著充電的進行，蓄電池的電壓不斷上升，充電電流將隨之減少，直到充滿為止。當打開開關S之后，蓄電池的電壓加到集成電路IC等元件上，IC是時基電路，它和外圍元件構成矩形波振蕩電路，產生約25kHz的矩形波信號、由IC的③ 腳輸出。經電阻R4限流后加到三極管VT的基極上，使三極管交替導通和截止。這樣，通過升壓變壓器T2上的線圈L1中的電流時通時斷，并在線圈L2上感應出高壓去點燃節能燈管。
    電容C3用于加快燈管的點燃。


元件選擇
    變壓器T1選用3W，單6V的小型變壓器，集成電路IC用NE555。三極管VT用MJE13005，β=30。升壓變壓器T2用EE25的鐵氧化磁芯，初級用0.64mm的漆包線在骨架上繞15匝，次級用0.21mm漆包線繞160匝制成，燈管L用5W 雙U節能燈管。開關S用2×2的小型撥動開關。蓄電池GB用6V 4AH 的。VD1用Φ3的紅色發光管。

制作和調試

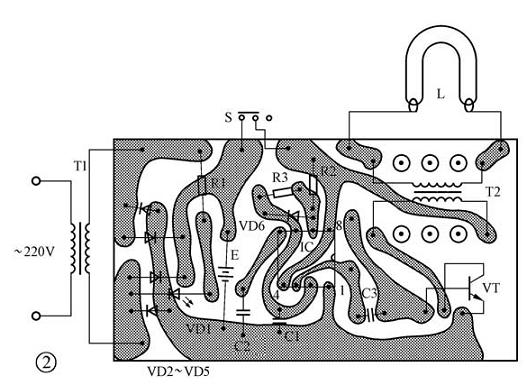

    按圖2制成線路板，并為三極管制作一個鋁散熱片。檢查焊接元件無誤后將變壓器T1、線路板和燈管用導線連接起來，先關閉開關S，接上220V的電源，發光管VD1應能發光，用萬用表測充電電流應在200mA左右。打開開關S，燈管應能正常發光。如不發光，應檢查振蕩電路工作是否正常，變壓器T2 上的線圈接頭是否焊接良好。如能發光，但光線暗，應測T2中線圈L1 的電流是否在700mA左右，如出入太大，可調整電阻R3。同時，還可以檢查燈管是否良好，三極管β值選擇是否正確，直到正常發光，并且三極管散熱片不燙手。
    最后，將變壓器、線路板和蓄電池裝入塑料外殼中，把燈管裝在塑料殼的上方。
    該應急節能燈能在5.2～6.3V內正常工作。
