555組成的高效率PWM穩壓電路

       高效率調壓穩壓電路，是指輸出電壓的高低與電容無關，其輸出電壓只決定于“脈沖寬度”比，那樣便可大大提高電源穩定度。

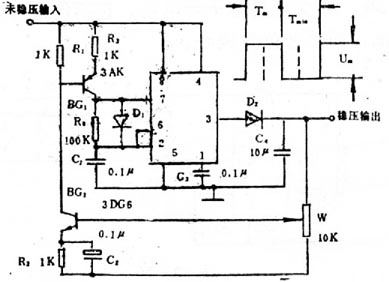

高效率調寬穩壓電路如圖39-11所示。

圖39-11

 穩壓電路原理：設Tm為時基電路555③腳輸出高電平時的脈沖寬度

Tmin為輸出低電平時的脈沖寬度

Um為脈沖高電平時電壓

Us為輸出的穩壓電壓

則Us=Tm Tm+Tmin·Um

由上式可知：當Tmin為一常數時，則輸出電壓的高低，只取決于Tm。

       從圖39-11中又知，三極管BG1集電極電流的大小取決于BG2和輸出電壓Us的高低，而Tmin＝R4C1Ln2，Tm取決于三極管BG1集電極電流大小�？梢�，合理選擇反饋回路參數，便可以保證輸出電壓的穩定度。

        穩壓過程：當某種原因使輸出電壓升高時，BG2管集電極電流增大，BG1集電極電流也隨之增大，電容C1充電速度加快，TTm變窄，而Tmin不變，故Us降低，達到穩定輸出的目的。

       在滿足R1＝R2＝R3的條件下，反饋回路的關鍵元件的參數，按下式計算：

                     Us=Rw1+Rw2 Rw2·E2 [R4 R (Um-0.9)+E]

      從公式中可看出，輸出電壓的高低只決定“脈沖寬度比”，而與電容C1無關，故提高了輸出電源的穩定性。

高效率調寬穩壓電路的印刷電路如圖39-12所示。

圖39-12
