會員注冊1-9V穩壓電源數字顯示電路圖

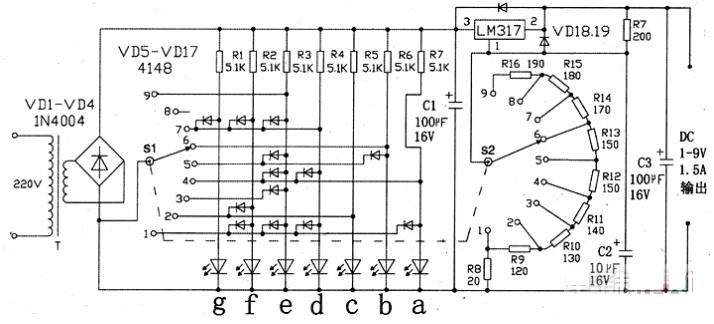

采用LM317制作可調穩壓電源已很普遍，筆者在這里介紹的數顯1-9V穩壓電源附加裝置見附圖。根據需要該穩壓電源可輸出DC1～9V(共九擋)，并選用紅色的一位LED數碼管顯示1～9的輸出電壓值。

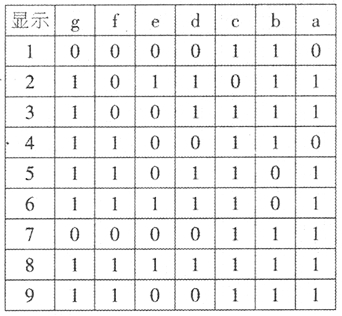

LED數碼管7段顯示編碼見附表，其編碼由S1和VD5～VD17完成(表中“1”表示亮，“O”表示滅)。(注：數碼管選用共陰連接，切記!)S1、S2可用波段開關改制，因線路簡單，調試方法不多述。只要按圖中的接法。一裝即成。
