1． 實驗任務
利用（51單片機）單片機AT89S51與ADC0809設計一個數字電壓表，能夠測量0－5V之間的直流電壓值，四位數碼顯示，但要求使用的元器件數目最少。

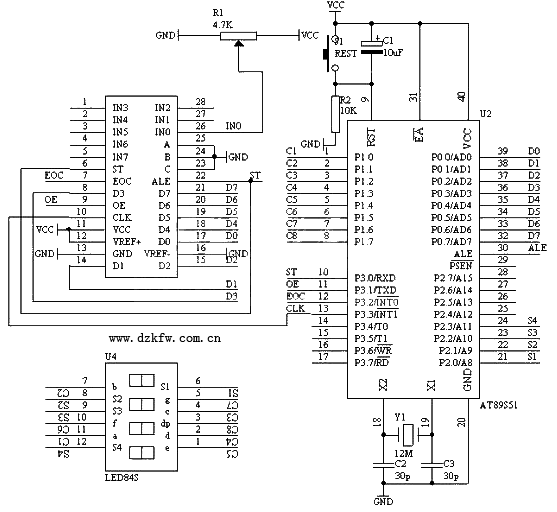

2． 電路原理圖



單片機數字電壓表電路圖Voltmeter


3． 系統板上硬件連線
a)         把“單片機系統”區域中的P1.0－P1.7與“動態數碼顯示”區域中的ABCDEFGH端口用8芯排線連接。
b)        把“單片機系統”區域中的P2.0－P2.7與“動態數碼顯示”區域中的S1S2S3S4S5S6S7S8端口用8芯排線連接。
c)        把“單片機系統”區域中的P3.0與“模數轉換模塊”區域中的ST端子用導線相連接。
d)        把“單片機系統”區域中的P3.1與“模數轉換模塊”區域中的OE端子用導線相連接。
e)         把“單片機系統”區域中的P3.2與“模數轉換模塊”區域中的EOC端子用導線相連接。
f)         把“單片機系統”區域中的P3.3與“模數轉換模塊”區域中的CLK端子用導線相連接。
g)        把“模數轉換模塊”區域中的A2A1A0端子用導線連接到“電源模塊”區域中的GND端子上。
h)        把“模數轉換模塊”區域中的IN0端子用導線連接到“三路可調電壓模塊”區域中的VR1端子上。
i)          把“單片機系統”區域中的P0.0－P0.7用8芯排線連接到“模數轉換模塊”區域中的D0D1D2D3D4D5D6D7端子上。
4． 程序設計內容
                         i.              由于ADC0809在進行A/D轉換時需要有CLK信號，而此時的ADC0809的CLK是接在AT89S51單片機的P3.3端口上，也就是要求從P3.3輸出CLK信號供ADC0809使用。因此產生CLK信號的方法就得用軟件來產生了。
                       ii.              由于ADC0809的參考電壓VREF＝VCC，所以轉換之后的數據要經過數據處理，在數碼管上顯示出電壓值。實際顯示的電壓值 (D/256*VREF)
5． 匯編源程序
（略）
6．C語言源程序
#include
unsigned char code dispbitcode[]={0xfe,0xfd,0xfb,0xf7,
                                  0xef,0xdf,0xbf,0x7f};
unsigned char code dispcode[]={0x3f,0x06,0x5b,0x4f,0x66,
                               0x6d,0x7d,0x07,0x7f,0x6f,0x00};
unsigned char dispbuf[8]={10,10,10,10,0,0,0,0};
unsigned char dispcount;
unsigned char getdata;
unsigned int temp;
unsigned char i;
sbit ST=P3^0;
sbit OE=P3^1;
sbit EOC=P3^2;
sbit CLK=P3^3;
void main(void)
{
  ST=0;
  OE=0;
  ET0=1;
  ET1=1;
  EA=1;
  TMOD=0x12;
  TH0=216;
  TL0=216;
  TH1=(65536-4000)/256;
  TL1=(65536-4000)%256;
  TR1=1;
  TR0=1;
  ST=1;
  ST=0;
  while(1)
    {
      if(EOC==1)
        {
          OE=1;
          getdata=P0;
          OE=0;
          temp=getdata*235;
          temp=temp/128;
          i=5;
          dispbuf[0]=10;
          dispbuf[1]=10;
          dispbuf[2]=10;
          dispbuf[3]=10;
          dispbuf[4]=10;
          dispbuf[5]=0;
          dispbuf[6]=0;
          dispbuf[7]=0;
          while(temp/10)
            {  dispbuf[i]=temp%10;
temp=temp/10;
i++;
}
dispbuf[i]=temp;
ST=1;
ST=0;
}
}
}

void t0(void) interrupt 1 using 0
{
CLK=~CLK;
}

void t1(void) interrupt 3 using 0
{
TH1=(65536-4000)/256;
TL1=(65536-4000)%256;
P1=dispcode[dispbuf[dispcount]];
P2=dispbitcode[dispcount];
if(dispcount==7)
{
P1=P1 | 0x80;
}
dispcount++;
if(dispcount==8)
{
dispcount=0;
}
}
