應變式測力傳感器稱重壓力工作原理

測力傳感器通常將力轉換為正比于作用力大小的電信號，使用十分方便，因而在工程領域及其他各種場合應用Z為廣泛。測力傳感器種類繁多，依據不同的物理效應和檢測原理可分為電阻應變式、壓磁式、壓電式、振弦式力傳感器等。

在所有力傳感器中，應變式力傳感器應用Z為廣泛。它能應用于從極小到很大的動、靜態力的測量，且測量精度高，其使用量約占力傳感器總量的90％左右。

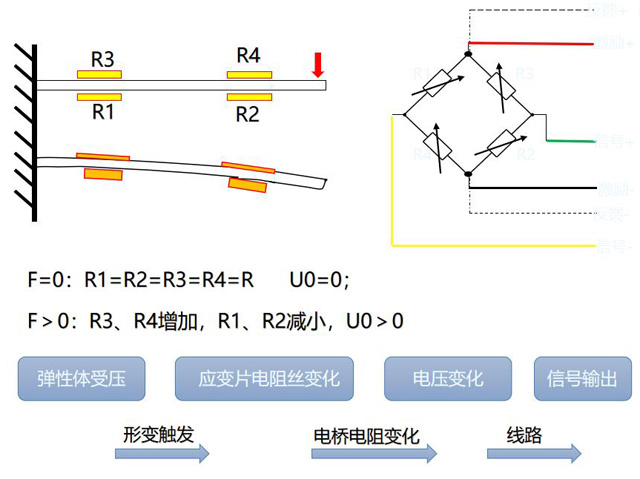

簡單一點理解：

1.加載受力變化

2.彈性體形狀發生變化

3.應變片長度發生變化（附著彈性體上的）

4.應變片電阻值發生變化

5.惠斯通電橋橋臂值發生變化

6.傳感器輸出發生變

電阻應變式傳感器的優點是精度高，測量范圍廣壽命長,結構簡單，頻響特性好，能在惡劣條件下工作，易于實現小型化、整體化和品種多樣化等。

它的缺點是對于大應變有較大的非線性、輸出信號較弱，但可采取一定的補償措施。因此它廣泛應用于自動測試和控制技術中。

電阻應變式傳感器原理是（straingauge type transducer ）以電阻應變計為轉換元件的電阻式傳感器。電阻應變式傳感器由彈性敏感元件、電阻應變計、補償電阻和外殼組成，可根據具體測量要求設計成多種結構形式。彈性敏感元件受到所測量的力而產生變形，并使附著其上的電阻應變計一起變形。電阻應變計再將變形轉換為電阻值的變化，從而可以測量力、壓力、扭矩、位移、加速度和溫度等多種物理量。

應變式力傳感器的工作原理與應變式壓力傳感器基本相同，它也是由彈性敏感元件和貼在其上的應變片組成。應變式力傳感器首先把被測力轉變成彈性元件的應變，再利用電阻應變效應測出應變，從而間接地測出力的大小。彈性元件的結構形式有圓柱式、輪輻式、環形、平行梁式、輪輻形、s形式測力傳感器等等。

應變片的布置和全橋方式，對于提高傳感器的靈敏度和消除外界其它對傳感器有精度影響因素有著莫大關系。根據電橋的加減特性和彈性元件的受力性質，在貼片位置許可的情況下，可貼4至到8片應變片不等，貼片應變片位置也是根據傳感器可用空間而定，其位置應是彈性元件應變Z大的地方。
