電位器式傳感器具有一系列優點，如結構簡單、尺寸小、重量輕、精度高、輸出信號大、性能穩定并容易實現任意函數。其缺點是要求輸入能量大，電刷與電阻元件之間容易磨損。

    電位器的種類很多，按其結構形式不同，可分為線繞式、薄膜式、光電式等；按特性不同，可分為線性電位器和非線性電位器。目前常用的以單圈線繞電位器居多。

1、線性電位器


圖1　電位器式位移傳感器原理圖


圖2　電位器式角度傳感器

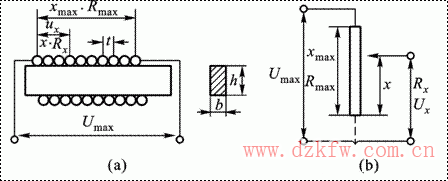

圖3　線性線繞電位器示意圖

    階梯特性、階梯誤差和分辨率

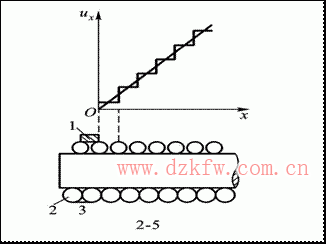

圖4　局部剖面和階梯特性圖


圖5　理想階梯特性曲線

1.2非線性電位器

    非線性電位器是指在空載時其輸出電壓（或電阻）與 電刷行程之間具有非線性函數關系的一種電位器，也稱函數電位器。常用的非線性線繞電位器有變骨架式、變節距式、分路電阻式及電位給定式四種。

1.3負載特性與負載誤差


圖7　帶負載的電位器電路


圖8　電位器的負載特性曲線族

1.4　電位器的結構與材料

    由于測量領域的不同，電位器結構及材料選擇有所不同。但是其基本結構是相近的。電位器通常都是由骨架、電阻元件及活動電刷組成。常用的線繞式電位器的電阻元件由金屬電阻絲繞成。
