用這個檔位
萬用表測三極管是不需要表筆的，表盤上有三極管的插孔。
三極管的插孔
三極管分為NPN型和PNP型
我們簡單用萬用表分辨一下。
用二極管檔測
三極管都是三個腳
紅筆在中間，黑筆接觸兩邊的腳
左右都有讀數，三極管是NPN型
黑筆放中間，紅筆接觸兩邊的腳，你會發現都沒有讀數。下面我們換一個三極管。
黑筆放中間，紅筆測兩邊腳
如果紅筆接觸兩邊腳都有讀數，說明是PNP型。
總結：反復測量三極管的三個電極引腳，找到一個與其他兩腳都導通的腳，這個腳肯定是三極管的基極。再看這個基極是紅表筆還是黑表筆，如果是紅表筆，說明三極管是NPN型，如果是黑表筆就是PNP型。

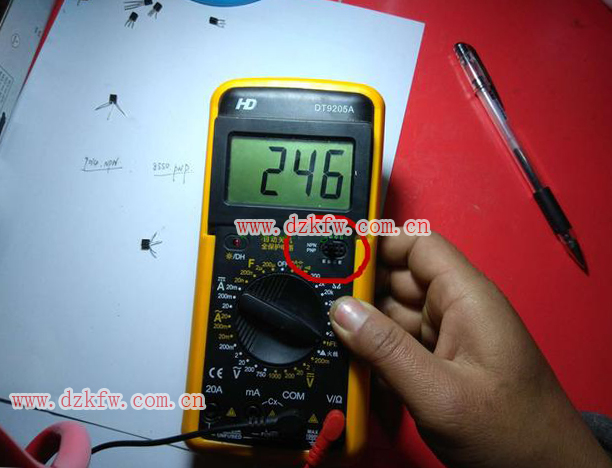

測出來了，就看下三極管的放大倍數吧。
比如這個NPN型，插對方向哦
讀數就是三極管的放大倍數
