用運放自制一款高精度的溫度計,uA741 Thermometer

關鍵字：uA741，溫度計電路圖

作者：華生

　　這種溫度計可以測量高達150℃的溫度，精度為±l℃。

　　溫度讀數可以在滿刻度為1V的動圈式電壓表或數字電壓表上讀出。

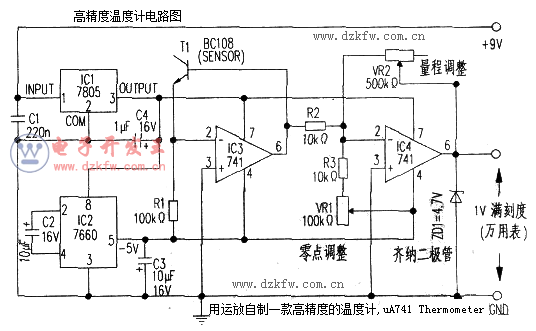

　　運算放大器IC741(IC3)為晶體管BC801(TI)的發射結提供一恒定電流，發射結的端電壓與溫度成正比關系，利用這一特性可以制成低價的數字溫度計。當然，你也可用硅二極管取代TI做檢測器。發射結端電壓的微小變化用第二只運放(IC4)放大，然后再用數字電壓表作讀數顯示。預置電位器VR1用來校準電壓表讀數的零點，而預置電位器VR2則用來設置溫度測量的范圍。

　　運放工作的電源采用±5V供電，+5V來自三端穩壓芯片7805(ICl)，-5V來自低壓差穩壓芯片IC7660(IC2)，而這個電路采用9V供電。
