會員注冊凡是在時鐘信號作用下邏輯功能符合表1所示特性表所規定的邏輯功能者，就叫做D觸發器。
| 表1 D觸發器的特性表 |
| D | Qn+1 |
| 0 | 0 |
| 1 | 1 |
D觸發器的特性方程為
 |
(1) |
D觸發器的狀態轉換圖如圖1所示。
 |
| 圖1 D觸發器的狀態轉換圖 |
從表1可知，D觸發器只有一個輸入端D，其結構形式也有多種，圖2所示為邊沿型D觸發器的邏輯圖形符號，圖2（a）所示為上升沿觸發，圖2（b）所示為下降沿觸發。
 |
 |

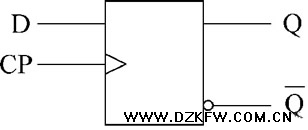

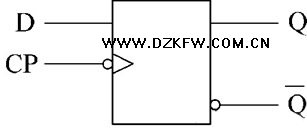

| 圖2(a) 上升沿觸發 | 圖2(b) 下降沿觸發 |
