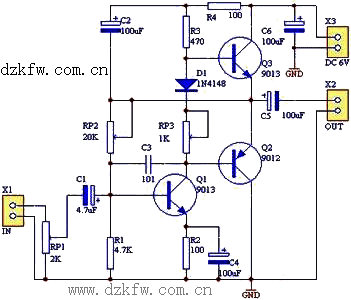

會員注冊9012、9013 OTL分立元件功放電路圖
Q1是激勵放大管，它給功率放大輸出級以足夠的推動信號；R1、RP2是Q1的偏置電阻；R3、D1、RP3串聯在Q1集電極電路上，為Q3提供偏置，使其靜態時處于微導通狀態，以消除交越失真；C3為消振電容，用于消除電路可能產生的自激；Q2、Q3是互補對稱推挽功率放大管，組成功率放大輸出級；C2、R4組成“自舉電路”，R4為限流電阻。
電路調試
接上3-6V直流電源，調節RP2，使Q2、Q3中點電壓為1/2電源電壓；調節RP3，使功放輸出級靜態電流為5-8mA；反復調節RP2、RP3使其兩個參數均達到上述值。
