PN結的電容效應——?jiǎng)輭倦娙?/h1>

作者：佚名    文章來源：本站原創    點擊數：    更新時間：2020-07-18

在一定條件下，PN結顯現出充放電的電容效應。不同的工作情況下的電容效應，分別用勢壘電容和擴散電容予以描述。
勢壘電容CB

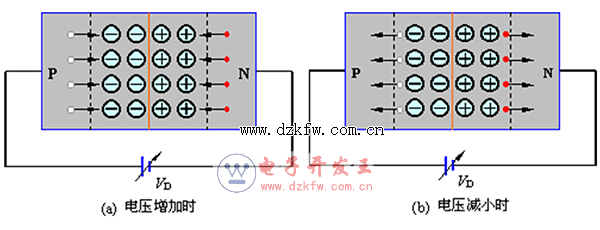

勢壘電容CB描述了PN結勢壘區空間電荷隨電壓變化而產生的電容效應。PN結的空間電荷隨外加電壓的變化而變化，當外加電壓升高時，N區的電子和P區空穴進入耗盡區，相當于電子和空穴分別向CB“充電”，如圖所示。當外加電壓降低時，又有電子和空穴離開耗盡區，好像電子和空穴從CB放電，如圖所示。CB是非線性電容，電路上CB與結電阻并聯。在PN結反偏時結電阻很大，CB的作用不能忽視，特別是在高頻時，它對電路有較大的影響。
