1.衛星天線的結構

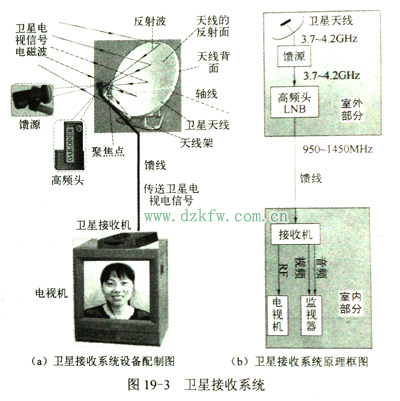

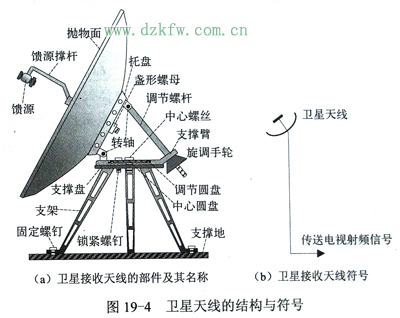

衛星天線是用鋁、鐵板壓制而成,形狀為拋物面,常稱為拋物面天線,如圖19—3和圖19—4(a)所示。衛星天線的圖形符號如圖19—4(b)所示。

拋物面天線看上去很像一口做飯的鍋,鍋的上面稱為拋物面(俗稱鍋面),下面稱為背面(俗稱鍋底)。

衛星天線的拋物面之所以能夠反射衛星信號波,是因它的拋物面做得很光滑。一般光滑面能夠反射任何形式的電磁波。具有反射衛星信號波作用的拋物面,也稱為反射面。

2.衛星天線的特點

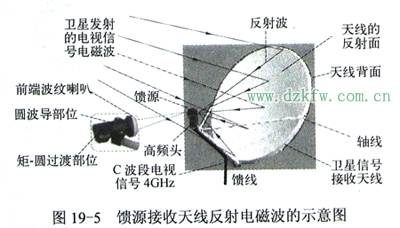

用衛星天線接收衛星電視信號時,必須把拋物面對準衛星,這樣,衛星發射的衛星信號波才能射到天線的拋物面上,如圖19—5所示。

射到衛星天線拋物面的所有衛星信號波,都要受到反射。由于拋物面設計為一定曲率,所以能將衛星信號波反射集中于一點,該點稱為衛星天線拋物面的焦點。反射衛星信號波的過程稱為聚焦。聚焦的目的是為了增強焦點上衛星信號波的能量,提高信號強度,這與手電筒反射聚焦光線增強焦點亮度的原理相同。這表明,拋物面天線對衛星電視信號具有增強作用,這種增強作川常稱為衛星天線的增益。

任何衛星天線都有一定增益,增益大小與天線的口徑(口徑直徑)有關,一般來講,直徑越大,增益越高。衛星天線直徑與增益的關系見表19—2。

上述表明,拋物面天線具有接收、反射和增強衛星電視信號的三大作用。衛星天線聚焦衛星信號波,是為了增強焦點的信號送給饋源。
