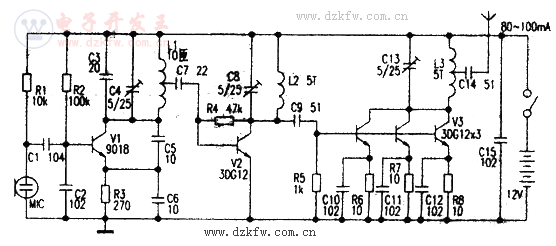

該調頻發射器設計功率較大，末級高頻功放采用三只3DG12高頻中功率管并聯放大，故發射距離可以達到2千米以上。如采用高增益定向發射天線，同時接收機也外接高增益接收天線，發射距離可以達到5千米以上。本調頻發射器的發射頻率落在88~108MHz的調頻廣播波段，方便于FM收音機接收。整機電路圖如下所示：

　　本調頻發射器分為高頻振蕩、倍頻和功率放大三級。電路中V1、C2--C6、R2、R3及L1組成電容三點式振蕩器，其振蕩頻率主要由 C3、C4和L1的參數決定，其振蕩頻率為44~54MHz，該信號從L1的中心抽頭處輸出，再經過C7耦合至V2放大，由C8和L2選出44~54MHz的二倍頻信號，即88-108MHz，此信號由C9耦合至V3進行功率放大，V3由3只3DGl2三極管并聯組成，可擴大輸出功率。該電路正常工作時，電流約80-100mA。組成V3的三只3DG12可加上適當的散熱片，以防過熱。制作時L1~L3用0.31mm漆包線在直徑3.5mm圓棒上單層平繞脫胎而成。

　　該調頻發射器頻率穩定性不是很好，會有一定的頻漂，在開機數分鐘后，會有0.2-0.4MHz的頻漂現象，這主要是由于V3的工作電流較大，溫升高，引起極間電容發生變化，此變化通過C9引起C8與L2組成的諧振網絡參數發生變化，加之V2溫度升高后也引起C8與L2組成的諧振網絡參數發生變化，此變化通過C7傳遞給C3、C4、L1、C5、C6、V1等組成的主振級，最終使振蕩頻率也發生變化(一般情況下是振蕩頻率降低)，實驗時可加強三極管的散熱，減小級間耦合，可將C9、C7的容量減小，同時選擇受溫度影響較小的晶體管、電阻、電容等，但頻漂難以消除。
