在工作中 ,經常會遇到鼠籠式三相交流異步電動機的 Y形與 Δ形連接 ,有時電動機接線盒中六根引出線 ,既未連接又未標注 ,如 : U1、V1、W1、U2、V2、W2 或D1、D2、D3、D4、D5、D6。此時 ,若對連接規律不熟悉的 ,極容易使定子繞組首尾接錯 ,造成不完整的旋轉磁場 ,使啟動困難 ,產生振動噪音 ,導致三相電流不平衡 ,極易燒毀定子繞組 ,因此必須正確判斷繞組首尾端 ,才能正確進行 Y形與 Δ形連接。


   那么如何借助一些輔助工具采用哪些辦法快速判斷出三相交流異步電動機繞組的首尾呢？

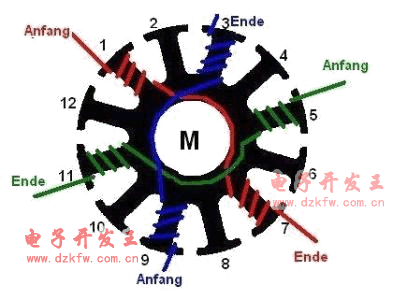

   一、三相電動機定子繞組判別
   三相電動機有三個定子繞組，每個繞組有兩條引出線，共有六條引出線。用萬用表測通斷可以找出每個繞組的兩條引出線。
   二、三相電動機定子繞組的首尾端判別
   在三相電動機每個繞組的兩引出線確定的情況下，可進一步判別三繞組引出線的首尾。
  （一）萬用表選檔：直流50μ
  （二）測量過程：
   1、將電動機三繞組中每一繞組的一根引出線接在一起，余下三根引出線（每個繞組一根）也接在一起。這樣做成兩組引出線。將兩組引出線分別纏繞在萬用表的兩表筆上。用手轉動電動機轉子，同時觀察萬用表指針，如果指針不偏轉（擺動），說明接在一起的三根線同為三相繞組首端（或尾端）引出線，測試結束。如果指針有偏轉（擺動），說明有一相繞組接反，繼續下步測試。
   2、將其中任一繞組的兩根引出線對調，（注意：要記住是對調的哪一繞組。）這樣又做成兩組引出線。重復上述測試：將兩組引出線分別纏繞在萬用表的兩表筆上。用手轉動電動機轉子，同時觀察萬用表指針，如果指針不偏轉（擺動），說明接在一起的三根線同為三相繞組首端（或尾端）引出線，測試結束。如果指針有偏轉（擺動），說明有一相繞組接反，繼續下步測試。
   3、再將余下兩繞組中的任一繞組的兩根引出線對調，這樣又做成兩組引出線。重復上述測試：將兩組引出線分別纏繞在萬用表的兩表筆上。用手轉動電動機轉子，同時觀察萬用表指針，如果指針不偏轉（擺動），說明接在一起的三根線同為三相繞組首端（或尾端）引出線，測試結束。如果指針有偏轉（擺動），說明有一相繞組接反，繼續下步測試。
   4、將第一次對調的兩引出線還原（再對調一次）即可。這時，接在一起的三根線同為三相繞組首端（或尾端）引出線，測試結束。可以用前述方法驗證：將兩組引出線分別纏繞在萬用表的兩表筆上。用手轉動電動機轉子，同時觀察萬用表指針，萬用表指針不會偏轉（擺動）。說明判斷正確。
