饋電路在各種電子電路中都獲得普遍的應用,反饋是將放大器輸出信號(電壓或電流)的一部分或全部,回授到放大器輸入端與輸入信號進行比較(相加或相減),并用比較所得的有效輸入信號去控制輸出,這就是放大器的反饋過程.凡是回授到放大器輸入端的反饋信號起加強輸入原輸入信號的,使輸入信號增加的稱正反饋.反之則反.

按其電路結構又分為:電流反饋電路和電壓反饋電路.正反饋電路多應用在電子振蕩電路上,而負反饋電路則多應用在各種高低頻放大電路上.因應用較廣,所以我們在這里就負反饋電路加以論述.負反饋對放大器性能有四種影響:

1.負反饋能提高放大器增益的穩定性.

2.負反饋能使放大器的通頻帶展寬.

3.負反饋能減少放大器的失真.

4.負反饋能提高放大器的信噪比.

5.負反饋對放大器的輸出輸入電阻有影響.

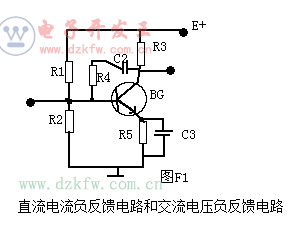

是一種最基本的放大器電路,這個電路看上去很簡單,但其實其中包含了直流電流負反饋電路和交流電壓負反饋電路.圖中的R1和R2為BG的直流偏置電阻,R3是放大器的負載電阻,R5是直流電流負反饋電阻,C2和R4組成的支路是交流電壓負反饋支路,C3是交流旁路電容,它防止交流電流負反饋的產生.

一.直流電流負反饋電路.

晶體管BG的基極電壓VB為R1和R2的分壓值,BG發射極的電壓VE為Ie*R5那么BG的B、E間的電壓=VB-VE=VB-Ie*R5.當某種原因(如溫度變化)引起B(yǎng)G的Ie ↑則VE↑,BG基發極的電壓=VB-VE=VB-Ie*R5↓這樣使Ie↓.使直流工作點獲得穩定.這個負反饋過程是由于Ie↑所引起的,所以屬于電流負反饋電路.其中發射極電容C3是提供交流通路的,因為如果沒有C3,放大器工作時交流信號同樣因R5的存在而形成負反饋作用,使放大器的放大系數大打折扣.

二.交流電壓負反饋電路

交流電壓負反饋支路由R4,C4組成,輸出電壓經過這條支路反饋回輸入端.由于放大器的輸出端的信號與輸入信號電壓在相位上是互為反相的,所以由于反饋信號的引入削弱了原輸入信號的作用.所以是電壓負反饋電路.R4是控制著負反饋量的大小,C4起隔直流通交流的作用.當輸入的交流信號幅值過大時,如果沒有R4和C4的負反饋支路,放大器就會進入飽和或截止的狀態,使輸出信號出現削頂失真.由于引入了負反饋使輸入交流信號幅值受到控制,所以避免了失真的產生.
