1滾筒洗衣機拆機

滾筒式洗衣機具有洗滌范圍廣、洗凈度高、容量大、耗水量小、被洗滌的衣物不纏繞、不打結、磨損率小的優點。滾筒式洗衣機的洗滌是以滾簡提升衣物,利用衣物自重跌落機中沖刷和浸泡洗滌為主。

滾筒洗衣機工作原理

01摔打洗衣

滾筒洗衣機通過摔打洗衣的方式，利用洗衣機的摔打功能，將衣物中的污漬和水分一起沖擊，從而去除污漬。

02排水

滾筒洗衣機工作的原理之一就是排水，當洗衣程序進行到漂洗或脫水階段時，電機負載被關閉，馬達牽引器被打開從而打開排水閥門。

03脫水

脫水是滾筒洗衣機工作的核心原理之一。水位傳感器檢測到水殘留已達設定值后，程控器會啟動電機進行脫水。脫水時，牽引器保持通電狀態，目的是為了打開排水閥并保持離合器的使用。

04帶動衣物翻滾

滾筒洗衣機通過帶動衣物翻滾，利用摔打的力量將衣物清洗干凈，達到清潔效果。





滾筒洗衣機基本結構

全自動滾筒式洗衣機基本結構從整體上可分為洗滌部分、傳動部分、操作部分、支承部分、給排水系統和電氣部分。

全自動滾筒式洗衣機工作過程的控制可分為時間控制與條件控制兩種方式。

時間控制是指滾筒每次進水、加溫、正反向運轉洗滌、排水、脫水、結束等程序的編排與時間有關的控制。

條件控制是洗衣機工作狀態的改變有一定條件限制的控制。如進水時，水位未達到額定水位，條件不具備，則水位開關不動作；上一個程序未完成，則不能進入下一個程序等。控制電路主要由微電腦控制器(DNK)、雙水位開關(L)、溫度傳感器(WD)、加熱器(RR)、電動機(M)、進水閥(EV)、排水泵(PS)、溫度控制器(TH)、電動門鎖(IP)等組成。

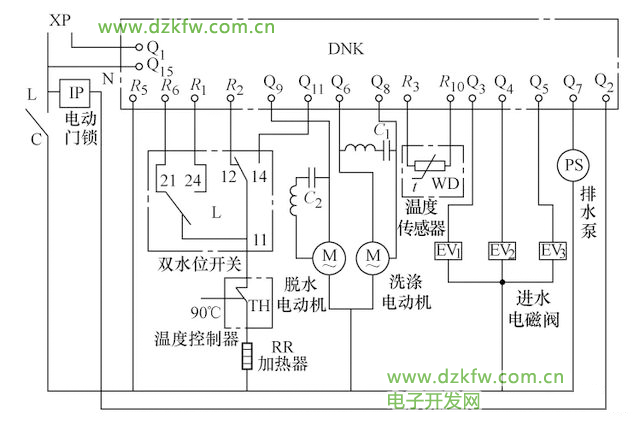

滾筒洗衣機的電路原理圖



   在不同類型的洗衣機產品中，滾筒洗衣機依然為大多數用戶的首選類型。滾筒洗衣機擁有衣物無纏繞、洗滌均勻、磨損率小等優勢，能夠在節水的情況下帶來理想的洗衣效果。但是滾筒洗衣機豐富的功能是怎樣實現的呢？它的內部結構是怎樣的？我們特別對前不久上市的新款三星泡泡凈洗衣機進行拆解，為大家展現一下滾筒洗衣機的內部結構以及各部件的功能，和大家一起了解一下滾筒洗衣機的構成，從而更好的應用家中的洗衣機。


三星滾筒洗衣機拆解圖解

　　為響應國家推出的節能補貼政策，各家電廠商也推出了節能技術的產品，泡泡凈功能、智能變頻電機兩項功能就是三星洗衣機的主要優勢。今天將要進行拆解的這款三星WF602U2BKSD就是泡泡凈系列機型中的一款。所采用的泡泡凈技術，通過內置的泡泡發生器，將洗滌劑迅速溶解成為無數的細小泡沫，在提升洗滌效果與有效保護衣物的同時，配合智能變頻電機，實現節能省時的效果。下面就讓我們一起更加直觀的了解一下這款滾筒洗衣機的內部結構以及部件構成。


三星WF602U2BKSD泡泡凈滾筒洗衣機

　　三星WF602U2BKSD泡泡凈滾筒洗衣機是一款擁有6kg洗滌容量的滾筒洗衣機，采用了三星智能變頻電機，將在使用時達到更加靜音。在外觀設計上，這款三星滾筒洗衣機與其它的白色家電不同，它采用金屬銀色外表，低調大氣；機身厚度也僅有48cm，非常節約家庭空間。

　　三星WF602U2BKSD滾筒洗衣機的金屬機身一體成型，拆解的話首先需要從機身頂蓋開始，將固定頂蓋的螺絲去除之后，把頂蓋向后抽出，即可看到三星WF602U2BKSD滾筒洗衣機的內筒結構了。


三星WF602U2BKSD滾筒洗衣機


三星泡泡凈洗衣機頂部一覽

　　首先映入眼簾的是巨大的配重塊，配重塊能夠起到穩定內筒的作用，保證洗衣機在運轉時穩固不搖晃，減少洗滌發出的震動與噪音。普通洗衣機為了降低成本，采用的配重大多是混凝土，洗衣機長期的震動會將混凝土震脫落，這款三星采用標準的鑄鐵配重塊，重量達標，保證洗衣機的長期運行。


滾筒電磁進水閥控制系統

　　智能洗衣機的洗衣過程全部由電腦芯片控制，電磁進水閥控制系統，能夠感知水壓，從而通過程序來控制進水的水量以及開關操作。


洗滌劑盒

　　可以看到這款洗衣機的洗滌劑盒與普通洗衣機在外形上就很不一樣，三星WF602U2BKSD滾筒洗衣機作為泡泡凈系列機型，加入的泡沫發生器就在這里，在主洗之前把洗衣粉和水和空氣快速的混合,溶解,產生豐富的泡沫，之后在由內筒進水管進入滾筒中，從而提高洗衣效果。

　　在拆除了機箱頂蓋之后，將要對三星WF602U2BKSD滾筒洗衣機的前端電腦控制面板進行拆卸，洗衣機的控制系統就是它的“大腦”，一些智能洗滌程序都是由這個電腦來進行控制，拆卸時也需要小心，若損傷了線路，智能的電腦可就不聽話了。


三星洗衣機控制面板背部

　　三星洗衣機的控制面板封裝在這個白色的盒子里，通過線路連接電源與電機。


控制面板與電源、電機的鏈接線路


操作面板電路與電機線路連接處

　　要拆卸正面的操作面板，首先要將線路全部斷開，此處是控制面板連接電源與電機的線路，可以看到三星這款泡泡凈洗衣機內部的線路都保護的非常好，全部采用膠帶捆綁在一起，加以固定，彎曲或與機箱接觸位置還添加了海綿起減震作用。


三星滾筒洗衣機的噪聲濾波器

    電子設備的供電電源存在各式各樣的EMI噪聲，電子設備在運行當中都會產生電磁信號，電子電路元器件本身工作時也會產生熱噪聲，當機器的電路受電磁干擾而發生誤動作時，會使電源停止工作，導致電子設備無法正常工作。三星WF602U2BKSD滾筒洗衣機在電源處增加了噪聲濾波器，防止外來電磁噪聲干擾電源設備的同時，也抑制電源設備本身產生的電磁干擾。

　　在拆解了三星WF602U2BKSD泡泡凈滾筒洗衣機的前面板之后，就可以清晰的看到洗衣機的滾筒，確切來說應該叫做外筒，在外筒與內筒之間的加層就是洗滌水流動的洗衣機槽了，洗衣機在運行時，水就在槽里來回流動，時間長了，洗衣機槽內會堆積臟漬和污垢，并滋生大量病菌。洗衣服時，污垢、病菌等會被帶入洗滌水中，對衣物形成二次污染，所以要經常對洗衣機槽進行清晰消毒。


拆卸下來的控制面板


三星滾筒洗衣機頂部一覽

　　配重塊能夠平衡滾筒旋轉時產生的巨大離心力，讓洗衣機運行更加穩定。這款WF602U2BKSD的外筒采用了塑料材質，十分堅固。內筒連接投衣艙門的橡膠圈也被用螺絲固定在外筒前方。


內筒兩側的減震彈簧


內筒兩側的減震彈簧

　　減震彈簧的好壞，直接影響著洗衣機運行時發出的噪音和震動幅度，三星這款滾筒洗衣機內筒兩側采用的鋼絲壓縮彈簧，配合配重塊，最大程度減少內筒運行時發出的震動，同時優質的材質選擇，也讓這款洗衣機的壽命更長。

　　拆機的最后，就是這款洗衣機的關鍵部位了，打開這款三星WF602U2BKSD滾筒洗衣機的背蓋，即可看到電機與巨大的轉盤。一款洗衣機的洗滌動力全部來源于電機，電機的轉速決定著洗衣機的漂洗、甩干的效果。


背部一覽

　　這款三星WF602U2BKSD泡泡凈滾筒洗衣機采用的是智能變頻電機，具有節能、超低噪音、可變水流、高脫水轉速等特點，采用的變頻電機可以隨衣物重量等情況得到適當調整，從而有效減緩響聲和震動。洗衣機根據不同洗滌時段調整不同的頻率，所以在省水、省電方面的效率是很高的。


帶動內筒運轉的轉盤與傳動皮帶

　　巨大的轉盤與傳動帶，三星這款滾筒洗衣機采用的金屬轉盤非常堅固。很難想象這么細的皮帶是如何帶動巨大金屬轉盤飛速運轉的。


采用的智能變頻電機


有凹槽的轉軸

　　可以看到在電機的轉軸和皮帶上都有細細的凹槽，能夠增加摩擦度，小編為此特意去搜索了下相關資料，這種傳動帶也被叫做多槽帶/多楔帶，優點是與帶輪的接觸面積和摩擦力較大，因而傳動能力更大。多楔帶還具有傳動振動小、散熱快、運轉平穩、使用伸長小、傳動比大和極限線速度高等特點，因而壽命更長；節能效果明顯，傳動效率高；傳動緊湊，占據空間小。


三星WF602U2BKSD泡泡凈滾筒洗衣機

拆機后的感受：

　　起初只是抱著學習了解的態度對這款三星洗衣機進行了拆解，隨著拆解的進行，這款三星洗衣機帶給我們的驚訝也越多，本以為一款洗衣機的內部能有多復雜的工藝，無非是電機加滾筒，但通過這款洗衣機讓筆者認識到，構成一款產品的不只是工藝和結構，那些藏在外表背后，平時不為人所見到的部件，同樣體現了國際品牌的品質保證。

---



滾筒洗衣機常見故障問題解析

一、滾筒洗衣機故障問題概述

滾筒洗衣機作為家庭必備的電器之一，在使用過程中可能會遇到各種故障問題。了解這些故障問題的原因和解決方法，有助于用戶更好地使用洗衣機，提高生活質量。

【需要洗衣機維修服務，可以點擊下方小程序預約】

二、滾筒洗衣機常見故障問題及原因

1. 洗衣機不能啟動

電源問題：檢查電源插頭是否插好，電源線是否損壞。

控制板故障：控制板負責洗衣機的各項功能操作，如出現故障，可能導致洗衣機不能正常工作。

2. 洗衣機不能排水

排水泵故障：排水泵負責洗衣機的排水工作，如出現故障，可能導致洗衣機不能排水。

排水管堵塞：檢查排水管是否堵塞，清理排水管內的雜物。

3. 洗衣機洗滌效果差

洗衣機內部污垢：定期對洗衣機進行清洗，確保洗衣機的洗滌效果。

洗衣機內部零件損壞：檢查洗衣機內部零件是否正常工作，如有問題，需要更換。

4. 洗衣機發出異響

洗衣機內部零件松動：檢查洗衣機內部零件是否松動，緊固螺絲。

洗衣機內部零件損壞：檢查洗衣機內部零件是否損壞，如有問題，需要更換。

三、滾筒洗衣機故障問題解決方法

1. 洗衣機不能啟動的解決方法

檢查電源問題：確保電源插頭插好，電源線無損壞。

更換控制板：如控制板故障，需要更換控制板。

2. 洗衣機不能排水的解決方法

檢查排水泵故障：如排水泵故障，需要更換排水泵。

清理排水管堵塞：清理排水管內的雜物。

3. 洗衣機洗滌效果差的解決方法

清洗洗衣機內部：定期對洗衣機進行清洗，確保洗衣機的洗滌效果。

更換洗衣機內部零件：如洗衣機內部零件損壞，需要更換。

4. 洗衣機發出異響的解決方法

檢查洗衣機內部零件松動：緊固洗衣機內部零件的螺絲。

更換洗衣機內部零件：如洗衣機內部零件損壞，需要更換。

四、滾筒洗衣機故障預防措施

1. 定期清洗洗衣機

定期對洗衣機進行清洗，確保洗衣機的洗滌效果和正常工作。

2. 正確使用洗衣機

正確使用洗衣機，避免超負荷洗滌，避免將衣物直接丟入洗衣機內，以免對洗衣機造成損壞。

五、結語

通過對滾筒洗衣機常見故障問題的分析，用戶可以了解故障原因，并采取相應的解決方法對洗衣機進行檢修。同時，定期清洗洗衣機和正確使用洗衣機，有助于預防故障問題的發生。在此基礎上，用戶可以安心地使用滾筒洗衣機，提高生活質量。
