936型恒溫電烙鐵維修經驗附電路圖

936烙鐵是一種可恒溫、低電壓、長壽命烙鐵，具有可靠接地線，并與市電隔離，在修理各種含有貼片元件和集成電路的印制電路板時。尤為方便安全。

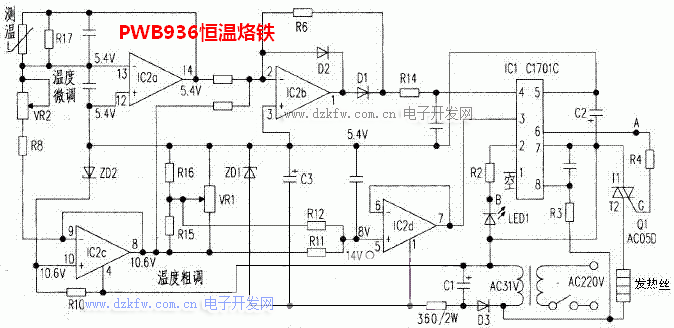

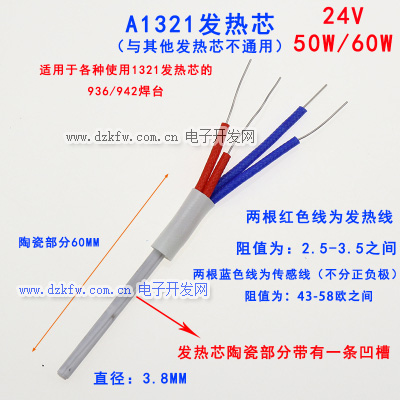

其控制電路由兩部分組成(見附圖所示)．一路以IC2-3（運放）、VR、IC2-2（運放）組成的可調基準電壓電路；另一路以與加熱絲L2（圖中的Heater）繞在一起的溫度傳感電阻絲RT、IC2-4、IC2-1組成的溫控電路。這兩部分控制信號．分別輸入至ICl(C1701C)③腳和④腳，經比較處理后從⑥腳輸出觸發控制雙向可控硅Q1的導通角，以調節L2（加熱絲）的加熱功率來調溫/恒溫。

故障1 LED1（加熱指示燈）亮但烙鐵不熱

LEDl亮，則電源正常。測加熱線圈阻值正常(為4Ω)。再檢查烙鐵至控制盒的5根(包括地線)連線無斷線，插座接觸良好，但雙向可控硅Q1無輸出電壓。測ICl⑦腳輸出電壓正常(為14V)，查ICl⑥腳有觸發信號(直流電壓為13.8V)。取下Q1測量已不能觸發導通．將其更換后烙鐵加熱恒溫正常。

故障2 LEDl不亮,烙鐵也不發熱

先測電源端有正常的14V，則ICl⑤腳電壓為正常的5.4V；④腳為8.03V，調整VR時ICl③腳電壓能變化，但當ICl③腳電壓高于④腳時，烙鐵仍不能加熱。查Q1未壞，判斷為ICl壞，將其更換后一切正常。 字串9

故障3 LEDl亮的時間很短．烙鐵溫度低

經查是VR2失調．因烙鐵使用一段時間后．VR2的參數有變動，調整后工作正常。 故障4烙鐵溫度和恒溫點經常變化

此故障一般是VR接觸不良，使ICl③腳電位不穩定．導致溫度失控。若溫度失控而高于310℃時．容易使細密的敷銅線燙脫。更換VR后調溫、恒溫正常。

注意：手柄型號要一致，因為各型號手柄里面的加熱絲參數不一致。維修時根據以上參數來分析排查。

附：IC1（C1701C）引腳功能描述，IC2是一個普通的四運放

1—基準電壓輸出（3.7-4.2V）；2—比較放大器的輸出端；3—比較放大器的反相輸入端；4—比較放大器的同向輸入端； 5—電源（-8V）輸入端； 6—脈沖輸出端；7—GND；8—同步信號輸入端，工作電流40mA，同步信號電流5mA（RMS）。

看下這個電路圖后，936烙鐵不在神密，相信大家一看就懂，嘿嘿！
