對于漏電斷路器，我們已經談?wù)摿撕芏嗪芏啵�包括漏電斷路器的選型注意，結構組成，附件功能應用，連一些常見的故障和處理，我們也都涉及到了一點。不過要讓大家能全面根本的認識漏電斷路器，我們卻恰恰遺漏了一個最終要的部分-漏電斷路器的工作原理！如果連這玩意怎么會有這樣的功能，如何實現的過程都不知道，卻要很好的使用選擇它，的確是優點本末倒置。同時也深感自己確實不給力！所以在這篇文章中，我們來好好探討下漏電斷路器的工作原理！
漏電斷路器主要有零序電流互感器、電子組件板、漏電脫扣器及帶有過載和短路保護的斷路器組成。漏電斷路器的漏電保護部分，由零序電流互感器（感測部分），運算控制器（控制部分)和電磁脫扣器（動作，執行部分）組成。被保護的主電路所有相，零線都穿過零序電流互感器的鐵芯，組成零序電流互感器一次側。漏電斷路器的工作原理基本上可以理解為：漏電斷路器對于同時接觸兩相的兩相觸電，不能保護。下面通過圖解說明：

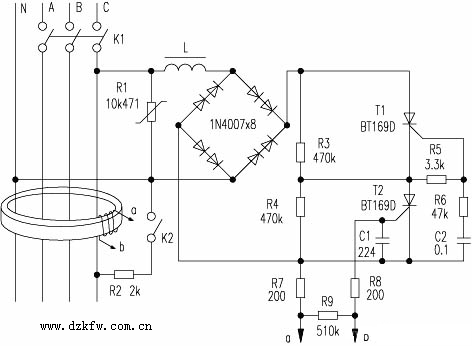

圖中Ｌ為電磁鐵線圈，漏電時可驅動閘刀開關Ｋ１斷開。每個橋臂用兩只１Ｎ４００７串聯可提高耐壓。 Ｒ３、Ｒ４阻值很大，所以Ｋ１合上時，流經Ｌ的電流很小，不足以造成開關Ｋ１斷開。Ｒ３、Ｒ４為可控硅Ｔ１、Ｔ２的均壓電阻，可以降低對可控硅的耐壓要 求。Ｋ２為試驗按鈕，起模擬漏電的作用。按壓試驗按鈕Ｋ２，Ｋ２接通，相當于外線火線對大地有漏電，這樣，穿過磁環的三相電源線和零線的電流的矢量和不為 零，磁環上的檢測線圈的ａ、ｂ兩端就有感應電壓輸出，該電壓立即觸發Ｔ２導通。由于Ｃ２預先充有一定電壓，Ｔ２導通后，Ｃ２便經Ｒ６、Ｒ５、Ｔ２放電，使 Ｒ５上產生電壓觸發Ｔ１導通。Ｔ１、Ｔ２導通后，流經Ｌ的電流大增，使電磁鐵動作，驅動開關Ｋ１斷開，試驗按鈕的作用是隨時可檢查本裝置功能是否完好。用 電設備漏電引起電磁鐵動作的原理與此相同。Ｒ１為壓敏電阻，起過壓保護作用。這個也就基本上構成了漏電斷路器的工作原理中最重要的漏電保護的功能。
最后簡單說下一般家用漏電斷路器的工作原理和一些常見的應用。漏電斷路器作為一項有效的電氣安全技術裝置已經被廣泛使用，并起到了舉足輕重的作用。根據醫學研究，當人體接觸50Hz的交流電、觸電電流在30mA及以下時，可以承受幾分鐘的時間。這就界定了人體觸電安全電流,為設計和選用漏電保護裝置提供了科學依據，因此,在移動電器、潮濕場所的電器所在的電源支路設置漏電斷路器。是防止間接接觸觸電的有效措施。在國家標準<住宅設計規范>中明確"除空調電源插座外，其他電源插座回路應設置漏電保護裝置".其漏電動作電流為30mA,動作時間為0.1s。我覺得這些對我們?nèi)粘６际鞘�分重要的，理應引起我們的注意�?BR>              三相四線制供電系統的漏電保護器工作原理示意圖。TA 為零序電流互感器, GF 為主開關, TL 為主開關的分勵脫扣器線圈。
　　　　在被保護電路工作正常, 沒有發生漏電或觸電的情況下, 由克希荷夫定律可知, 通過TA 一次側的電流相量和等于零, 即：這樣TA 的二次側不產生感應電動勢, 漏電保護器不動作, 系統保持正常供電。
　　　　當被保護電路發生漏電或有人觸電時, 由于漏電電流的存在, 通過TA 一次側各相電流的相量和不再等于零,產生了漏電電流Ik。　　　　
　　　　在鐵心中出現了交變磁通。在交變磁通作用下, TL二次側線圈就有感應電動勢產生, 此漏電信號經中間環節進行處理和比較, 當達到預定值時, 使主開關分勵脫扣器線圈TL 通電, 驅動主開關GF 自動跳閘, 切斷故障電路,從而實現保護。
