命令源：確定變頻器的啟動命令方式。

P0700(0)=0；出廠默認設置（基本就是不起作用了）

P0700(0)=1；操作面板來操作變頻器的啟停（就是變頻器面板上的啟動和停止按鈕）

P0700(0)=2；端子（通過外接在端子的按鈕來啟停變頻器）

P0700(0)=5；RS485的USS、MBUS通訊啟停變頻器。

值得說明一點：若由操作面板操作改成端子控制啟停時，所有數字輸入?yún)��?shù)設定為出廠值。

頻率源：確定變頻器輸出頻率的大小

P1000(0)=0；無主設定值

P1000(0)=1；MOP設定值（就是外接按鈕，設定升速按鈕和減速按鈕，通過按按鈕的時間長 短來調節輸出頻率）

P1000(0)=2；模擬量設定頻率（采用AI1的模擬量輸入控制頻率）

P1000(0)=3；固定頻率（多段速頻率設定）

P1000(0)=5；RS485上的USS

P1000(0)=7；模擬量設定2（采用AI2的模擬量輸入控制頻率）

值得說明的一點：設置頻率源主設定頻率源和輔助頻率源，主輔頻率源組合相加是由6種基本頻率源來設置輸出頻率

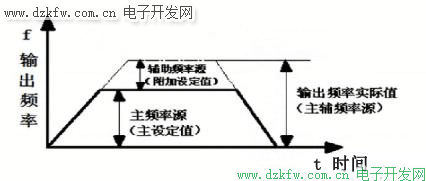

主輔頻率源的組合如下圖所示：

例如： 1（MOP設定值）+2（模擬量設定值）=21，注1為主頻率源，2為輔頻率源。

組合如下圖所示：在P1000(0)來選擇組合：十位上位輔頻率源，個位為主頻率源。

舉例說明下：

假設變頻器端子啟停，主輔頻率源組合控制變頻器。

從上圖可以看到有兩種頻率源：MOP和模擬量輸入。

參數設置：

P700(0)=2；端子啟停命令源

P1000(0)=12；2模擬量設定（主頻率源）+1MOP設定頻率（輔頻率源）

P701=1；DI1端子正轉啟停

P702=2；DI2端子反轉啟停

P1070(0)=r755；選擇AI1端為主頻率源

P703=13；DI3端子增速按鈕

P704=14；DI4端子減速按鈕

P1071(0)=1；AI1主頻率源加入比例為100%

P1076(0)=1；MOP輔助頻率源加入比例為100%

P1074(0)=0；輔助頻率源有效

P1032(0)=0；MOP操作允許反轉
