一般來說，和同容量普通電動機的電線選擇方法相同。考慮到其輸入側的功率因數往往較低，應本著宜大不宜小的原則來決定線徑。
    1.模擬量控制線。

    模擬量控制線主要包括：輸入側的給定信號線和反饋信號線以及輸出側的頻率信號線和電流信號線。

    模擬量信號的抗干擾能力較低，因此，必須使用屏蔽線。屏蔽層靠近變頻器的一端，應接到控制電路的公共端(COM)，不要接到變頻器的地端(E)，如圖1所示。屏蔽層的另一端應該懸空。布線時還應該遵守以下原則：

    圖1   屏蔽線的接法

    1)盡量遠離主電路100 mm以上。

    2)盡量不和主電路交叉，如必須交叉時應采取垂直交叉的方式。

    2.開關量控制線。

    如啟動、點動、多擋轉速控制等的控制線，都是開關量控制線。一般來說，模擬量控制線的接線原則也都適用于開關量控制線。但開關量的抗干擾能力較強，故在距離不遠時，允許不使用屏蔽線，但同一信號的兩根線必須互相絞在一起。如果操作臺離變頻器較遠，應該先將控制信號轉換成能遠距離傳送的信號，再將能遠距離傳送的信號轉換成變頻器所要求的信號。

    3.變頻器的接地。

    從安全及降低噪聲的需要出發，為防止漏電和干擾侵入或輻射，變頻器必須接地。根據電氣設備技術標準規定，接地電阻應不大于國家標準規定值，且用較粗的短線接到變頻器的專用接地端子E上。當變頻器和其他設備，或有多臺變頻器一起接地時，每臺設備應分別和地相接，而不允許將一臺設備的接地端和另一臺設備的接地端相接后再接地，如圖2所示。

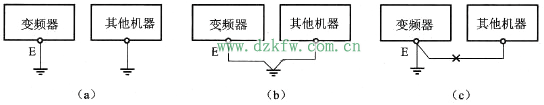

    圖2   變頻器接地方式示意圖

    (a)專用地線（正確）；(b)共用地線（正確）；(c)共通地線（錯誤）

    4.大電感線圈的浪涌電壓吸收電路。

    接觸器、電磁繼電器的線圈及其他各類電磁鐵的線圈都具有很大的電感。在接通和斷開的瞬間，由于電流的突變，它們會產生很高的感應電動勢，因而在電路內部會形成峰值很高的浪涌電壓，導致內部控制電路的誤動作。所以，在所有電感線圈的兩端，必須接入浪涌電壓吸收電路。在大多數情況下，可采用阻容吸收電路，如圖3 (a)所示；在直流電路的電感線圈中，也可以只用一只二極管，如圖3 (b)所示。

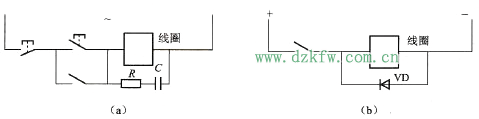

    圖3    浪涌電壓吸收電路

    (a)阻容吸收電路；(b)直流吸收電路

注意事項。

    1)主電路電源端子R、S、T，經接觸器和空氣開關與電源連接，不需要考慮相序。

    2)變頻器的保護功能動作時，繼電器的常閉觸點控制接觸器電路，會使接觸器斷開，從而切斷變頻器的主電路電源。

    3)不應以主電路的通斷來進行變頻器的運行、停止操作，而需用控制面板上的運行鍵( RUN)和停止鍵(STOP)或用控制電路端子STF (STR)來操作。

    4)變頻器輸出端子(U、V、W)最好經熱繼電器再接至三相電動機上，當旋轉方向與設定不一致時，要調換U、V、W三相中的任意兩相。

    5)變頻器的輸出端子不要連接到電力電容器或浪涌吸收器上。
