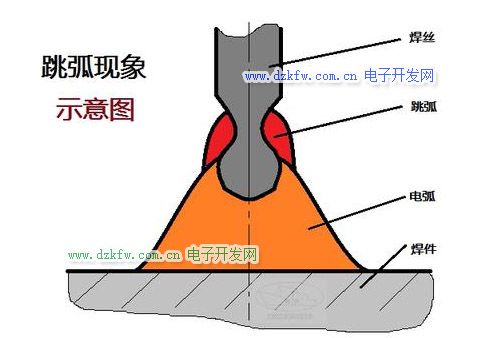

國(guó)強(qiáng)電焊在氣保焊培訓(xùn)的過(guò)程中，熔化極出現(xiàn)的"跳弧現(xiàn)象"常在熔化極脈沖氬弧焊時(shí)發(fā)生，當(dāng)脈沖電流幅值較大或脈沖時(shí)間較長(zhǎng)時(shí)，在電弧爍亮區(qū)沿熔滴表面逐浙擴(kuò)大，當(dāng)電弧爍亮區(qū)電弧上爬至溶滴的根部，縮頸逐漸變細(xì)，而后經(jīng)過(guò)很短的時(shí)間（2～5ms），該電弧從熔滴根部上跳至縮頸上，這種現(xiàn)象，我們一般稱作“跳弧現(xiàn)象”；

  跳弧之后焊絲頭部都被電弧籠罩，熔滴變成倒蘑菇狀，并迅速被推離焊絲，而使縮頸變得細(xì)長(zhǎng)，到達(dá)焊件。也就是說(shuō)，隨著電流的增加，熔化極氣體保護(hù)焊由射滴過(guò)渡轉(zhuǎn)變?yōu)樯淞鬟^(guò)渡是突然發(fā)生的，射滴過(guò)渡是鐘罩狀電弧形態(tài)，而射流過(guò)渡是錐狀電弧形態(tài)，由于電弧形態(tài)的變化，引起了熔滴過(guò)渡形式的改變。實(shí)質(zhì)上，跳弧現(xiàn)象就是鐘罩狀電弧形態(tài)突然變?yōu)殄F狀電弧形態(tài)的現(xiàn)象，同時(shí)伴隨射流過(guò)渡的產(chǎn)生。由滴狀過(guò)渡向射流過(guò)渡轉(zhuǎn)變的突變電流稱為射流過(guò)渡臨界電流，該電流也是產(chǎn)生跳弧現(xiàn)象的電流。

  從跳弧現(xiàn)象的電弧分折看，跳弧前后的變化是：①為跳弧后產(chǎn)生新的陽(yáng)極斑；②為出現(xiàn)新的電弧通道。


  總之，氣保焊培訓(xùn)影響跳弧的主要因素為：①焊絲金屬的蒸發(fā)能；②焊絲金屬蒸氣的電離勢(shì)的大小；③焊絲縮頸金屬液柱的電阻率；④電弧的電場(chǎng)強(qiáng)度；⑤保護(hù)氣的類型；⑥焊絲直經(jīng)；⑦焊絲伸出長(zhǎng)度。

這種現(xiàn)象，一般稱作“跳弧現(xiàn)象”；跳弧之后焊絲頭部都被電弧籠罩，熔滴變成倒蘑菇狀，并迅速被推離焊絲，而使縮頸變得細(xì)長(zhǎng)，到達(dá)焊件。也就是說(shuō)，隨著電流的增加，極氣體保護(hù)焊由射滴過(guò)渡轉(zhuǎn)變?yōu)樯淞鬟^(guò)渡是突然發(fā)生的，射滴過(guò)渡是鐘罩狀電弧形態(tài)，而射流過(guò)渡是錐狀電弧形態(tài)，由于電弧形態(tài)的變化，引起了熔滴過(guò)渡形式的改變。
