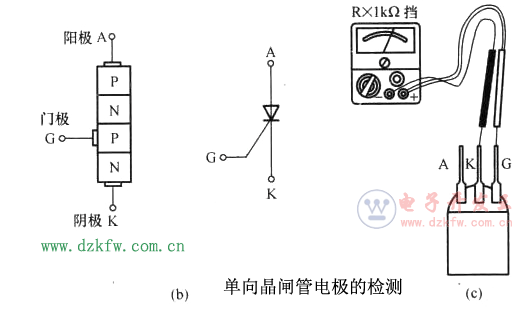

單向晶閘管屬于PNPN四層半導體器件，共有三個電極，即控制極（門極）G、陽極A和陰極K，只能單向?qū)�通。單向晶閘管種類很多，常用的有3CT系列和KP系列，廣泛地用于可控整流、交流調壓、逆變器和開關電源電路中。常見單向晶閘管的外形見圖1(a)，其內部結構及電路符號見圖 (b)。
　　單向晶閘管的導通條件是：除在陽、陰極間加上一定大小的正向電壓外，還要在控制極和陰極間加正向觸發電壓。一旦管子觸發導通，控制極即失去控制作用，即使控制極電壓變?yōu)榱悖瑔蜗蚓чl管仍然保持導通。要使單向晶閘管關斷，必須去掉陽極正向電壓，或者給陽極加反向電壓，或者降低陽極正向電壓，使通過單向晶閘管的電流降低到維持電流（單向晶閘管導通的最小電流）以下。
　　單向晶閘管按功率大小，可分為小功率、屮功率和大功率三種。一般從外觀上即可進行識別：小功率管多采用塑封或金屬殼封裝；中功率管控制極引腳比陰極引腳細，陽極帶有螺栓；大功率管控制極上帶有金厲編織套，像一條辮子。一般額定電流小于200A的多為螺栓形晶閘管，大于200A的多為平板形晶閘管。



　　由于螺栓形和平板形單向晶閘管的三個電極外部形狀有很大的區別，因此可以根據它們的外形進行區分。螺栓形晶閘管，螺栓是A極，粗辮子線是K極，細辮子線是G極。平板形晶閘管，兩個乎面分別是A極和K極，細辮子線是G極。對于金屬封裝型和塑封型單向晶閘管，由于三個電極在外形上是一樣的， 因此判別極性必須采用萬用表來檢測。
　　單向晶閘管電極的檢測方法
　　由單向晶閘管的結構可知，G極和K極間是一個PN結，類似一只二極管，具有單向?qū)щ娞匦裕�其正、反向阻值相差很大。而G極和A極間有兩個反向串聯的PN結，因此正、反向阻值均很大，據此可利用萬用表判別出電極。
　　將萬用表置Rx1kΩ或Rx100Ω擋，檢測晶閘管任意兩個電極間正、反向阻值，見圖1(c)。如果測得其中兩個電極間的阻值較小，約為幾百歐，而交換表筆測得的阻值很大，約為幾千歐，阻值較小的那次測量中，黑表筆接的是G極，紅表筆接的是K極，余下的為A極。


　　檢測注意事項
　　在測試中，如果測得的正、反向電阻值均很大，應及時調換 電極再進行測試，直到找出正、反向電阻值一大一小的兩個電極為止。
