會員注冊正反轉起動時由Q430以及Q431的觸點并聯接通Q432，使KM3 通電實現電動機繞組的Y形連接。同時T450線圈通電開始延時，當延時時間到(2s)，T450動作，其常閉觸點打開，斷開Q432而使KM3斷電，也同時使T450自身斷電；與此同時，T450常開觸點閉合接通Q433并自鎖使KM4通電動作，電動機轉為Δ連接運行。
梯形圖中用Q432和Q433的常閉觸點實現軟件互鎖。

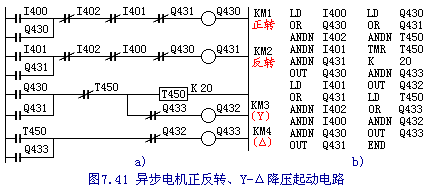

控制指令語句見圖7.41b)。
正反轉、Y-Δ降壓起動電路PLC編程實例
作者：佚名 文章來源：本站原創 點擊數： 更新時間：2018-06-26
Tags：降壓起動電路,正反轉,PLC編程實例
