模擬量（Analog）是指可以連續變化的物理量，例如溫度、電流等。在模塊式的PLC產品中，有專門的模擬量處理模塊，包括模擬量輸入模塊和模擬量輸出模塊。前面的文章我們介紹過西門子S7-200 smart PLC的模擬量輸入模塊（見參考文章），今天這篇文章，我們來聊聊如何使用S7-200 Smart的模擬量輸出模塊（Analog Output Module）。

模擬量輸出模塊實現這樣一種功能：把CPU的運算結果（數字量）轉換成標準的電壓信號或電流信號進行輸出。這種電壓或電流信號，通過電纜輸入到執行機構中。隨著輸出電壓或電流信號的變化，執行機構也相應的發生變化。這種模擬量輸出信號，可用于例如變頻器的模擬量給定。

S7-200 SMART PLC電柜的一個例子：

例如：我們可以把模擬量輸出模塊和比例閥相連，通過輸出信號的大小，來控制比例閥的開度（可在0%~100%之間連續變化）。

常見的模擬量電壓信號包括：±5V，±10V；

常見的模擬量電流信號包括：0~20mA；4~20mA；

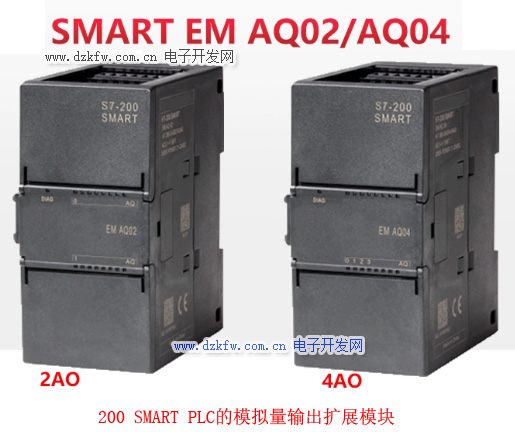

S7-200 smart有兩款模擬量輸出模塊：EM AQ02和EM AQ04。

EM AQ02有兩路模擬量輸出，可以輸出±10V的電壓信號，或者0~20mA（4~20mA）的電流信號；其外觀如下圖：


EM AQ02有上下兩排接線端子，上面為X10，下面為X11。

X10的1號為24V正極，2號為負極，3號為功能接地。

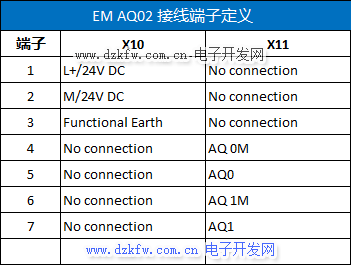

X11的4號和5號為模擬量通道0（channel 0），其中4號為負極；6號和7號為模擬量通道1（channel 1），其中6號為負極；如下表：


模擬量模塊的輸出接線比較簡單，只需要將通道的正負連接到執行機構即可（正負極不要接反）。

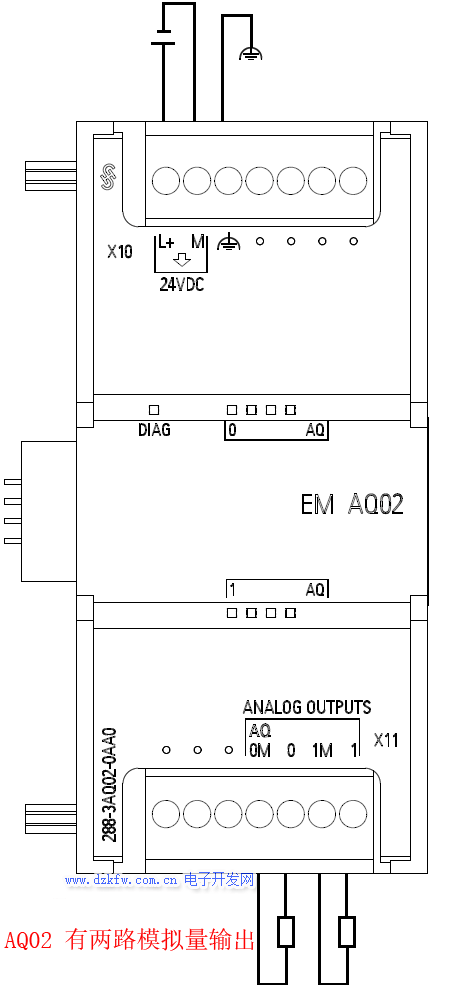

EM AQ02的接線圖如下：


另一款模擬量輸出模塊EM AQ04有四路模擬量輸出，可以輸出±10V的電壓信號，或者0~20mA（4~20mA）的電流信號；

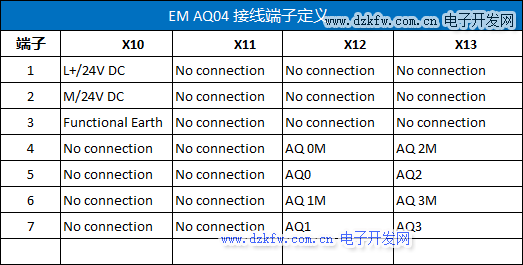

EM AQ04有四排接線端子，上面為X10和X11；下面為X12和X13。各接線端子的定義如下表：


EM AQ04的接線原理圖如下：


好了，關于S7-200 smart的模擬量輸出模塊就先介紹到這里
